Команды редактирования тел

Команды редактирования трехмерных объектов размещены на закладке Modify палитры Tool Palettes. Однако все команды, связанные с изменением координат, используются лишь в плоскости XY.

Команды можно выбирать на панели инструментов Solid Editing (рис. 10.31).

Рис. 10.31. Панель инструментов редактирования

Панель можно установить в контекстном меню любой панели. Обратите внимание на две самые правые кнопки - SHELL и CHECK. Первая команда делает оболочку, удаляя из тела всю сердцевину. Команда SHELL была применена в задании 10.8. Вторая команда производит проверку объекта на твердое тело. Более полный набор команд содержится в меню Modify - 3D Operation и Modify - Solid Editing (рис. 10.32).

Рис. 10.32. Меню редактирования тел

В меню 3D Operation собраны команды, относящиеся исключительно к операциям с телами. Это конвертирование в твердое тело Convert to Solid, разрезание, операции с изменением координат. Меню Solid Editing полностью выведено на панель инструментов Solid Editing. Команды меню позволяют редактировать отдельные ребра и грани тела.

Задание 10.10. Начертить расположенную внутри помещения загородного дома деревянную винтовую лестницу, ведущую с первого этажа на второй. Лестница должна иметь следующие параметры:

• высота стены 3000 мм, радиусы лестницы 500 мм и 1500 мм;
• высота шага 150 мм, перекрытие просвета ступенек 30 мм;
• длина ступенек 1000 мм, толщина ступенек 40 мм.

Прежде всего, нужно провести расчет лестницы. При высоте стены 3000 мм и высоте шага 150 мм количество ступеней равно 3000/150 = 20 шт. О форме ступени можно судить, начертив лестницу в плане (рис. 10.33)

Рис. 10.33. Винтовая лестница в плане

Вызовите калькулятор и вычислите минимальную ширину ступеней. Наружная сторона равна , а внутренняя сторона равна . К этим значениям нужно добавить заданное значение перекрытия ступеней. С внутренней стороны его можно уменьшить пропорционально ширине до 10 мм.

Начертив одну ступень, примените к ней команду 3D Array. Лишние ступени удалите. Ваш чертеж должен быть похож на то, что изображено на рис. 10.34. Дополните чертеж перилами и опорами для ступеней.

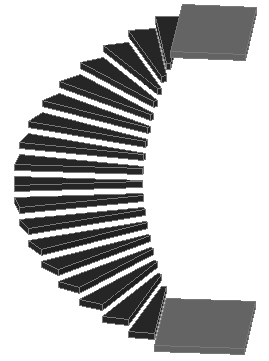

Рис. 10.34. Винтовая лестница
