Скрытно носимые радиомикрофоны

Портативная техника для разведслужб

Переносная система слежения LEA 6307 (США) – одна из наиболее универсальных систем, пригодных для любых применений – в качестве мобильного, портативного или стационарного устройства записи. Система полностью укомплектована батареями, футляром для переноски и антенной. Питание может осуществляться от сменной никель-кадмиевой аккумуляторной батареи, от внешнего источника постоянного тока напряжением 12 В или от автомобильного аккумулятора. Независимые звуковые и релейные схемы обеспечивают высокое качество записи, минимальный расход ленты и полностью автоматическую операцию записи.

Общие характеристики системы:

Амплитудно-частотная характеристика в области звуковых частот, Гц......300 – 3000

Отношение сигнал/шум, дБ.....................................................70 на 100мкВ, 40 на 2 мкВ

Частотный диапазон, МГц....................................................................................150 – 250

Модуляция, Гц..............................................5, компандирование речевого сигнала 2 к 1

Стабильность частоты, %....................0,0015, контролируется кварцевым резонатором

Дальность приема – передачи, км....................................................................................1,5

Основные характеристики передатчика:

Выход ВЧ, мВт..................................................................................................250, 500, 1Вт

Антенна, см.............................................................................................................56, гибкая

Микрофон.....................................................................электретный/электродинамический

Сжатие спектра звукового сигнала, дБ.......................................................30, минимально

Размеры, мм............................................................................................................107х58х23

Масса, г................................................................................................................................284

Основные характеристики приемника:

Чувствительность, дБм..........................................-120 при отношении сигнал/шум 12 дБ

Питание, В.............................................................................................................................12

Соседний канал...................................................................................................80+дБ 25кГц

Автомобильный передающий набор LEA 7001. Имеет 2-х Вт ВЧ выход в частотном диапазоне 150-174 МГц. Совместим с переносной системой LEA 6307. Разработан для помощи в предотвращении потери речевого контакта с агентом работающим в автомобиле. Дальность передачи сигналов колеблется от 2,4 до 3,2 км.

Радиопередатчик LEA 7002. Замаскирован в пачке сигарет. Имеет 250 мВт ВЧ выход в диапазоне частот 150-174 МГц. Продолжительность работы составляет до 5 часов. Размеры 57х29х10 мм. Совместим со всеми приемниками системы LEA.

Радиопередатчик LEA 7003. Замаскирован в футляре для очков. Имеет 250 мВт ВЧ выход в диапазоне частот 150-174 МГц. Продолжительность работы составляет до 5 часов. Размеры 57х29х10 мм. Совместим со всеми приемниками системы LEA.

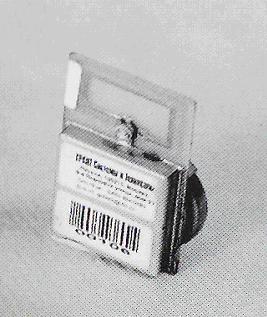

Радиопередатчик LEA 7004. Выполнен в виде пейджера. Имеет 250 мВт ВЧ выход в диапазоне частот 150-174 МГц (по специальному заказу 136-150 МГц). Продолжительность работы составляет до 4 часов. Совместим со всеми приемниками системы LEA.

Радиопередатчик LEA 7005. Замаскирован в бейсбольной шапочке. Имеет 250 мВт ВЧ выход в диапазоне частот 150-174 МГц (по специальному заказу 136-150 МГц). Продолжительность работы составляет до 5 часов. Размеры 57х29х10 мм. Совместим со всеми приемниками системы LEA. Питание 9 В.

«Липучка» Используется для скрытного размещения в деталях одежды.   Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции....................................WFM Дальность приема, м..........................до 100 Питание...................две батареи типа СЦ18 Время непрерывной работы, ч.................20 Мощность, мВт...........................................3 Габаритные размеры, мм.............250х20х5

«Носимый – М1» Используется для скрытого размещения в деталях одежды. Имеет удобное поясное крепление и выносной микрофон. Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции..............................FM,WFM Дальность приема, м..........................до 800 Питание.................... батарея типа «Крона» Время непрерывной работы, ч..................6 Мощность, мВт........................................140 Габаритные размеры, мм..............60х38х18 Возможна модификация с маскировкой сигнала.

«Авторучка» Может применяться открыто, быть подаренной, оставленной и т.п.   Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции....................................WFM Дальность приема, м..........................до 100 Питание.......две батареи типа VARTA 393 Время непрерывной работы, ч..................6 Мощность, мВт...........................................3 Камуфляж...............стандартная авторучка

«Носимый-М2»   Основные характеристики(в отличие от М-1) Дальность приема, м..........................до 500 Питание................... две батареи типа ААА Время непрерывной работы, ч.................20 Мощность, мВт........................................100 Габаритные размеры, мм..............65х40х12

6.5.2. Скрытно устанавливаемые радиомикрофоны

«Диск» / «Квадрат» Используются для скрытного размещения в предметах интерьера.   Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции..............................FM,WFM Дальность приема, м..........................до 200 Питание............батарея типа VARTA 2450 Время непрерывной работы, ч.................60 Мощность, мВт...........................................5 Габаритные размеры, мм..35х24х11 / 60х24х6 Возможна маскировка сигнала

«Рамка» Используется для скрытого размещения в любых условиях. Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции..............................FM,WFM Дальность приема, м..........................до 800 Питание...................... внешний от 2 до 9 В Время непрерывной работы....................... определяется источником питания Мощность, мВт...........................от 2 до 140 Габаритные размеры, мм................65х12х7 Возможна маскировка сигнала.   «Картонка» Как правило подбрасывается в контролируемую зону   Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции..............................FM,WFM Дальность приема, м..........................до 200 Питание............батарея типа VARTA 2450 Время непрерывной работы, ч.................70 Мощность, мВт...........................................5 Габаритные размеры, мм................85х35х6 Возможна маскировка сигнала

«Сетевой» Используются для систем длительного контроля помещений за счет сетевого питания.   Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции..............................FM,WFM Дальность приема, м..........................до 250 Питание........................................сеть 220 В Время работы не ограничено Мощность, мВт..........................................10 Возможна маскировка сигнала

«Авто» Используется для установки в салоне автомобиля. За счет длины кабеля и выносного микрофона может быть установлен в любом удобном месте.   Основные характеристики: Диапазон частот, МГц.....................415-420 Вид модуляции..............................FM,WFM Дальность приема, м..........................до 800 Питание..........................бортовая сеть 12 В Время работы не ограничено Мощность, мВт........................................150 Возможна маскировка сигнала
