Векторные рисунки используются для хранения высокоточных графических объектов (рисунков, чертежей, схем). Векторные рисунки формируются из графических объектов: прямоугольник, линия, окружность и др. Для каждого объекта задаются координаты порных точек, а так же цвет, толщина и стиль линии.

Достоинства векторной графики: увеличение или уменьшение векторных рисунков без потери качества, небольшой информационный объем файлов.

Векторные графические редакторы. Для создания и редактирования рисунков, в которых существуют четкие контуры. Векторные рисунки состоят из отдельных графических объектов, которые легко редактируются. Системы компьютерного черчения – создание чертежей высокой точности, измерения расстояния, углов, периметров, площадей. Системы автоматизированного проектирования – используются на производстве. По компьютерным чертежам можно изготавливать высокоточные детали.

Рисующая изображение по точкам, для каждой из которых отдельно заданы её цвет и яркость.

В процессе дискретизации используется палитра цветов – набор цветов.

Количество цветов в палитре (N) равно 2^I, где I – количество информации необходимое для кодирования цвета.

N = 2^I

Глубина цвета – количество информации для кодирования точки изображения.. Глубина цвета определяет, сколько оттенков может принимать каждый пиксель, и измеряется в битах.

Цвет в модели RGB представляется как сумма трех базовых цветов — красного (Red), зеленого (Green) и синего (Blue). Из первых букв английских названий этих цветов составлено название модели. На рис. 3 показано, какие цвета получаются при сложении базовых.

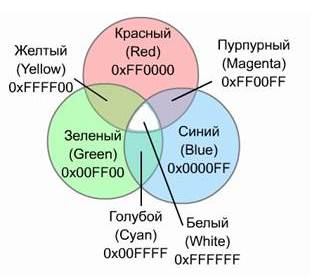

Рисунок 1.1 - Комбинация базовых цветов модели RGB

Смешение красок, которое делают печатающие устройства, описывает модель CMYK. В этой модели используются три базовых цвета: голубой (Cyan), пурпурный (Magenta) и желтый (Yellow).

Рисунок 1.2 - Комбинация базовых цветов модели

Каждый из трех базовых цветов модели CMYK получается в результате вычитания из белого цвета одного из базовых цветов модели RGB. Так, например, голубой (cyan) получается вычитанием красного из белого, а желтый (yellow) — вычитанием синего. Напомним, что в модели RGB белый цвет представляется как смесь красного, зеленого и синего максимальной яркости.

Модель HSB основана на трех параметрах: H — оттенок или тон (Hue), S — насыщенность (Saturation) и B — яркость (Brightness). Модель HSB лучше, чем RGB и CMYK, соответствует понятию цвета, которое используют профессиональные художники. У них обычно есть несколько основных красок, а все другие получаются добавлением к ним белой и черной. Таким образом, нужные цвета — это некоторая модификация основных: осветлить или затемнить.

Рисунок 1.3 - Графическое представление модели HSB
