Балочные конструкции. Балочные большепролетные конструкции применяют в случаях, когда опоры не могут воспринять распорных усилий

Балочные большепролетные конструкции применяют в случаях, когда опоры не могут воспринять распорных усилий.

Балочные системы при больших пролетах тяжелее рамных или арочных, но проще в изготовлении и монтаже.

Балочные системы применяют преимущественно в общественных зданиях – театрах, концертных залах, спортивных сооружениях.

Основными несущими элементами балочных систем применяемых при пролетах 50-70м и более являются фермы; сплошные балки при больших пролетах невыгодны по затрате металла.

Основными достоинствами балочных конструкций является четкость работы, отсутствие распорных усилий и нечувствительность к осадкам опор. Главный недостаток – сравнительно большой расход стали и большая высота, вызванные большими пролетными моментами и требованиями жесткости.

Из этих условий балочные большепролетные конструкции применяют обычно при пролетах до 90м. Несущие фермы больших пролетов могут иметь различное очертание поясов и системы решеток.

Сечения стержней большепролетных ферм с усилиями в стержнях свыше 4000-5000КН обычно принимают составными из сварных двутавров или прокатных профилей.

Большая высота ферм не позволяет перевозить их по железной дороге в виде собранных отправочных элементов, поэтому они поступают на монтаж россыпью и укрупняются на месте.

Элементы соединяют сваркой или высокопрочными болтами. Применять болты повышенной точности и заклепки не следует из-за большой трудоемкости.

Рассчитывают большепролетные фермы и подбирают их сечения аналогично легким фермам промышленных зданий.

Вследствие больших опорных реакций возникает необходимость передачи их строго по оси узла фермы, в противном случае могут возникнуть значительные дополнительные напряжения.

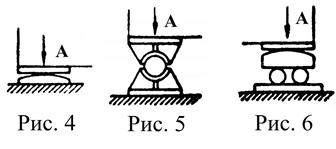

Четкая передача опорной реакции может быть достигнута посредством тангенциальной (рис.4) или специальной балансирной опоры (рис.5).

При пролетах 60-90м становится существенным взаимное смещение опор из-за прогиба фермы и ее температурных деформаций.

В этом случае одна из опор может быть катковой (рис.6), допускающей свободные горизонтальные перемещения.

Если фермы устанавливаются на высокие гибкие колонны, то даже при пролетах до 90м обе опоры могут быть неподвижными из-за податливости верхних частей колонн.

Большепролетные балочные системы могут состоять из трехгранных ферм с предварительным напряжением, удобных в изготовлении, транспортировке и монтаже (рис.7).

Включение в совместную работу на сжатие ж/б плиты, уложенной по верхним поясам фермы, использование трубчатых стержней и предварительного напряжения делают такие фермы экономичными по затрате металла.

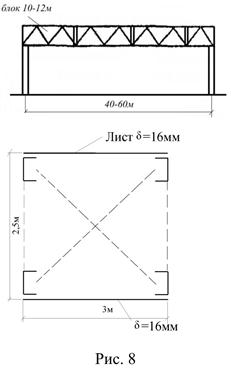

Рациональной системой для пролетов 40-60м является объемно-блочная предварительно напряженная конструкция, в которой несущая конструкция совмещена с ограждающей (рис.8).

Конструкция состоит из объемных блоков, включающих две вертикальные фермы высотой 2,5м, расставленные на расстоянии 3м и соединенные по верхним и нижним поясам стальными листами δ=16мм. Балка собирается из отдельных блоков длиной 10-12м.

Стальные листы включаются в расчетные сечения верхнего и нижнего поясов ферм.

Чтобы тонкий лист мог работать на сжатие, в нем создается предварительное растягивающее напряжение по величине большей сжимающего напряжения от нагрузки.
