Резервуары повышенного давления

Такие резервуары имеют внутреннее давление паровоздушной среды до 70÷200КН/м2 для легких жидкостей и до 600÷1800КН/м2 для сжимающих газов.

Резервуары повышенного давления имеют разнообразную конструктивную форму, особенностью которой является плавность внешнего очертания оболочки, хорошо работающей на внутренней давление.

Вертикальные цилиндрические резервуары повышенного давления проектируются со сферическими или сфероцилиндрическими кровлями и плоскими или выпуклыми днищами.

Резервуары с плоскими днищами могут приподняться при большом внутреннем давлении и изогнуть днище. Поэтому нижний пояс корпуса заанкеривают в кольцевой ленточный фундамент анкерами, расположенными через 2 – 2,5м. Против консолей для анкеров с внутренней стороны располагается кольцо жесткости, обеспечивающее прочность и устойчивость нижнего пояса резервуара.

Резервуары с выпуклым днищем имеют сходную конструкцию кровли и днища.

Горизонтальные цилиндрические резервуары проектируются диаметром до 4м, длиной до 40м, объемом до 400м3 с избыточным давлением 40-70 КН/м2 при хранении жидкостей и 200 – 1800КН/м2 при хранении сжиженных газов.

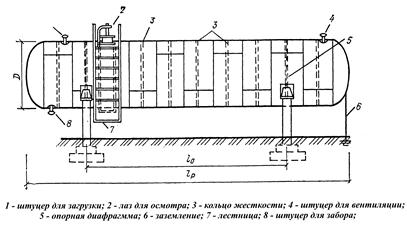

Наземные резервуары устанавливают на опоры, расстояние между которыми 0,5÷0,7 длины резервуара. По оси опор внутри резервуара приваривают диафрагмы из гнутого уголка с треугольником жесткости.

В днище резервуаров малого объема и давления (d ≥ 2м; p = до 40КН/м2) делают плоскими, работающими как мембрана.

При больших давлениях применяют сферические, конические или цилиндрические днища.

Шаровые резервуары применяют для хранения сжиженных газов и нефтепродуктов при внутреннем избыточном давлении 200–60КН/м2. Шаровые резервуары устанавливают на 8–12 колонн или специальное опорное кольцо.

Каплевидные резервуары имеют форму капли жидкости на несмачивающейся поверхности под действием сил поверхностного натяжения. В условиях нормального режима такие резервуары являются равнопрочной конструкцией.
