Шина USB. (Universal Serial Bus - универсальная последовательная шина)

(Universal Serial Bus - универсальная последовательная шина)

появилась по компьютерным меркам довольно давно - версия первого утвержденного варианта стандарта появилась 15 января 1996 г ода. Разработка стандарта была инициировна весьма авторитетными фирмами - Intel, DEC, IBM, NEC, Northen Telecom и Compaq.

Основная цель стандарта, поставленная перед его разработчиками - создать реальную возможность пользователям работать в режиме Plug&Play с периферийными устройствами.

-------------------------

Plug&Play - подключение устройства к работающему компьютеру, автоматическое распознавание его немедленно после подключения и последующей установки соответствующих драйверов. Кроме этого, желательно питание маломощных устройств подавать с самой шины.

-------------------------

USB1:

· Высокая скорость обмена (full-speed signaling bit rate) - 12 Mb/s

· Максимальная длина кабеля для высокой скорости обмена - 5 m

· Низкая скорость обмена (low-speed signaling bit rate) - 1.5 Mb/s

· Максимальная длина кабеля для низкой скорости обмена - 3 m

· Максимальное количество подключенных устройств (включая размножители) - 127

· Напряжение питания для периферийных устройств - 5 V

· Максимальный ток потребления на одно устройство - 500 mA

-------------------------

(1999)USB2, которая отличается тем, что полоса пропускания шины до 250 Mbits/s

------------------------

Топология точка-точка:

-----------------

Кабель:

------------------------

(л.15.в.2) Интерфейсы микропроцессорных блоков релейной защиты – беспроводные интерфейсы: Bluetooth, WiFi: топология, линии связи, передача одного бита, адресация устройств, скорость передачи, дальность связи.

-------------------------

Bluetooth (/bluːtuːθ/, переводится синий зуб, в честь Харальда I Синезубого)

Харальд I Синезубый Гормссон (датск. Harald Blåtand, норв. Harald Blåtann, англ. Harold Bluetooth; 930-е—1 ноября 986?) — король Дании и Норвегии. По распространённой версии получил прозвище из-за тёмного цвета зубов; слово blå в то время означало гораздо более тёмный цвет, чем синий.

— производственная спецификация беспроводных персональных сетей (WPAN — Wireless Personal Area Network).

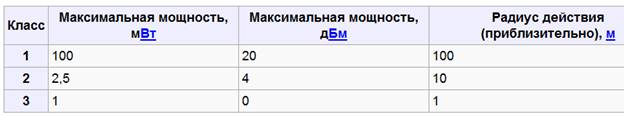

Bluetooth обеспечивает обмен информацией между такими устройствами как карманные и обычные персональные компьютеры, мобильные телефоны, ноутбуки, принтеры, цифровые фотоаппараты, мышки, клавиатуры, джойстики, наушники, гарнитуры на надёжной, недорогой, повсеместно доступной радиочастоте для ближней связи. Bluetooth позволяет этим устройствам сообщаться, когда они находятся в радиусе до 10 — 100 метров друг от друга (дальность очень зависит от преград и помех), даже в разных помещениях.

-------------------------

Радиосвязь Bluetooth осуществляется в ISM-диапазоне (англ. Industry, Science and Medicine), который используется в различных бытовых приборах и беспроводных сетях (свободный от лицензирования диапазон 2,4—2,48 ГГц).

Спектр сигнала формируется по методу FHSS (Frequency Hopping Spread Spectrum — псевдослучайная перестройка рабочей частоты). Метод FHSS прост в реализации, обеспечивает устойчивость к широкополосным помехам, а оборудование стоит недорого.

Согласно алгоритму FHSS, в Bluetooth несущая частота сигнала скачкообразно меняется 1600 раз в секунду (всего выделяется 79 рабочих частот, а в Японии, Франции и Испании полоса у́же — 23 частотных канала). Последовательность переключения между частотами для каждого соединения является псевдослучайной и известна только передатчику и приёмнику, которые каждые 625 мкс (один временной слот) синхронно перестраиваются с одной несущей частоты на другую.

При передаче цифровых данных и аудиосигнала (64 Кбит/с в обоих направлениях) используются различные схемы кодирования. Без помехоустойчивого кодирования это обеспечивает передачу данных со скоростями 723,2 Кбит/с с обратным каналом 57,6 Кбит/с, или 433,9 Кбит/c в обоих направлениях.

-----------------------------

Разработан консорциумом Wi-Fi Alliance на базе стандартов IEEE 802.11, «Wi-Fi» — торговая марка «Wi-Fi Alliance». Технологию назвали Wireless-Fidelity (дословно «беспроводная точность») по аналогии с Hi-Fi.

Установка Wireless LAN рекомендовалась там, где развёртывание кабельной системы было невозможно или экономически нецелесообразно. В нынешнее время во многих организациях используется Wi-Fi, так как при определенных условиях скорость работы сети уже превышает 100 Мб/сек.

использование радиочастот в полосе 2400—2483,5 МГц (стандарты 802.11b и 802.11g), 5 ГГц (стандарт 802.11a), с мощностью излучения передающих устройств до 100 мВт включительно.
