Расчет клина юбки

Построение чертежей юбок из симметричных клиньев.

Исходными данными для построения чертежа конструкции юбки из симметричных клиньев являются:

1. Размерные признаки - Ст, Сб, Дю.

2. Прибавки на свободное облегание - Пт, Пб.

Пример расчета юбок в зависимости от количества клиньев представлен в таблице 6.3.

Процесс построения чертежей юбок из симметричных клиньев однотипен. Построение начинается с проведения горизонтальной линии, на которой ставят Т. Из этой точки вниз проводят вертикаль, па которой откладывают:

ТБ = Дтс₂: 2 - 2;

ТН = Дю

Таблица 6.3

количество клиньев	ширина клина по линии талии Т1Т2	расчет для 164 –96-104	ширина клина по линии бедер Б1Б2	расчет для 164-96-104
	(Ст + Пт): 2	(38+1): 2=19.5	(Сб + Пб): 2	(52+2): 2= 27
	(Ст + Пт): 3	(38+1): 3=13	(Сб + Пб):3	(52+2):3=18
	(Ст + Пт): 4	(38+1): 4=9.8	(Сб + Пб):4	(52+2):4=13.5
	(Ст + Пт): 6	(38+1): 6=6.5	(Сб + Пб):6	(52+2):6=9

Через точки Б и Н проводят горизонтальные линии. Затем откладывают ширину клина по линии талии от точки Т вправо и влево:

ТТ₂ = ТТ₁ = Т₁Т₂: 2.

От точки Б вправо и влево откладывают ширину клина по линии бедер:

Б₁Б = Б₂Б = Б₁Б₂: 2.

Точки Б₂ и Т₂ , Т₁ и Б₁ соединяют прямыми линиями. На полученные участки из точек Т и Б опускают перпендикуляры и ставят точки Т₁₁, Т₂₁, Б₁₁, Б₂₁.Через точки Т₁₁ , Т, Т₂₁ плавно оформляют линию талии. Через точки Б₁₁, Б, Б₂₁ - линию бедер. Боковые срезы на участке от линии талии до линии бедер оформляют слегка выпуклыми линиями. Разница в построении проявляется в различной степени расклешения юбки по низу.

Юбка из 4 – х клиньев с минимальным расширением по низу (рис.6.7.).

От точек Н₁ и Н₂ вправо и влево откладывают величину расклешения:

Н₁Н₃ = Н₂Н₄ = 9 см

Точки Б ₁₁ и Н ₃, Б ₂₁ и Н ₄ соединяют прямыми линиями. Затем уравнивают боковые срезы юбки по длине клина посередине

Б ₁₁ Н ₇ =Б ₂₁ Н ₈ =БН

Юбка из 4 – х клиньев с максимальным расширением по низу (рис. 6.8.).

Вначале строят юбку с минимальным расширением по линии низа

Н₁Н₃ = Н₂Н₄ = 9 см.

Затем откладывают максимальное расширение

Н₁Н₅ = Н₂Н₆ = 15 см.

При этом уровень уровень наибольшего расклешения обычно предусматривают:

БГ = БН: 3.

Через точку Г проводят горизонталь и на пересечении ее с прямыми Б₁Н₃ и Б₂Н₄ получают соответственно точки Г₃ и Г₄ . Через точки Т₁,Б₁, Г₃, Н₅ и Т₂, Б₂, Г₄, Н₆ проводят плавную линию боковых швов. Затем уравнивают боковые срезы юбки по длине клина посередине

Б ₁₁ Н ₇ =Б ₂₁ Н ₈ =БН

Юбка из 6 - ти клиньев с умеренным расширением по низу (рис. 6.9.).

От точек Н₁ и Н₂ вправо и влево откладывают величину расклешения:

Н₁Н₃ = Н₂Н₄ = 6 см.

Соединяют точки Б₁ и Н₃, Б₂ и Н₄ прямыми линиями, а на участках от бедра до талии – слегка выпуклыми линиями. Затем уравнивают боковые срезы юбки по длине клина посередине

Б ₁₁ Н ₇ =Б ₂₁ Н ₈ =БН

.

Юбка из 6 - ти клиньев с расширением по низу 10 см (рис. 6.10.).

От точек Н₁ и Н₂ вправо и влево откладывают величину расклешения:

Н₁Н₅ = Н₂Н₆ = 10 см.

Точки Н₅ и Н₆ соединяют с точками Б₁ и Б₂. Наибольшее расширение в этом случае приходится на уровень:

БГ = БН: 2.

Через точку Г проводят горизонталь до пересечения с боковыми срезами клина. На этой горизонтали откладывают

Г₁Г₃ = Г₂Г₄ = 3 – 4 см.

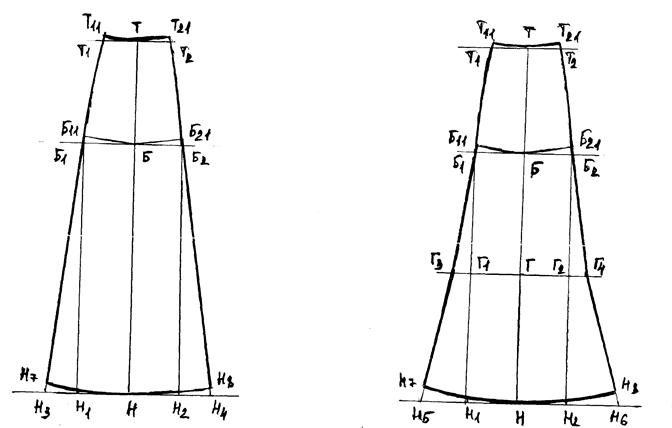

рис. 6.7 чертеж юбки из четырех клиньев с минимальным расширением по низу

рис. 6.8 чертеж юбки из четырех клиньев с максимальным расширением по низу

рис.6.9 чертеж юбки из шести клиньев с минимальным расширением по низу

рис. 6.10 чертеж юбки с расширением по низу 10 см

рис. 6.11 Чертеж юбки из шести клиньев с максимальным расширением по низу

рис. 6.12 Чертеж юбки из шести клиньев с расширением по низу за счет вставленных клиньев

Линию швов проводят плавно через точки Т₁, Б₁, Г₃, Н₅ и Т₂, Б₂, Г₄, Н₆. Затем уравнивают боковые срезы юбки по длине клина посередине

Б ₁₁ Н ₇ =Б ₂₁ Н ₈ =БН

Юбка из 6 - ти клиньев с максимальным расширением по низу (рис.6.11).

Уровень максимального расширения в этом случае предусматривается

БГ = БН: 3.

Через точку Г проводят горизонталь и на пересечении ее с Б₁Н₁ и Б₂Н₂ ставят точки Г₁ и Г₂. Из этих точек, как из центров, радиусами соответственно Г₁Н₁ и Г₂Н₂ проводят дуги до пересечения в точках Г₃ и Г₄ с горизонталью, проведенной через точку Г.

Юбка из 6 - ти клиньев с расширением по низу за счет вставленных клиньев (рис. 6.12.).

Основа чертежа юбки строится так же, как и для варианта с умеренным расширением по низу (рис. 6.7.).От точки Б вниз по вертикали откладывают

БК = 6 – 8 см.

Чертеж клина строят отдельно от основного чертежа. На вертикальной линии отмеряют отрезок

КН = БН – БК.

Через точку Н проводят горизонталь, на которой вправо и влево откладывают ширину клина

НН₃ = НН₄ = 9 – 10 см.

Точки Н₃ и Н₄ соединяют с точкой К и выравнивают линию низа

КН₃₁ = КН₄₁ = КН.

Долевая нить проходит посередине вставного клина или под углом 45 ^о к линии середины.
