Стрелочные улицы под углом двойным углом крестовины

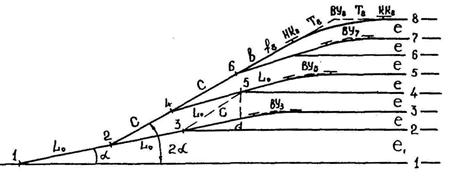

Расстояние L0 между центрами переводов 1-2 и 2-3 определяется по схеме 3 попутной укладки стрелочного перевода.
;
Расчетная ширина первого междупутья и координаты центра перевода 2:
;
;
;
Расстояние C между центрами стрелочных переводов 2 - 4, 4 - 6можно определить, соединив центры стрелочных переводов 3 и 5 и опустив перпендикуляр на путь 2. Прямая 3-5 равна прямой 2 - 4, т.е.
;
Для определения координат центров стрелочных переводов 3, 4, 5, 6, 7 и вершин углов поворота используют найденные координаты центра стрелочного перевода 2, а также известные величины L0 и С.
;
Если у стрелочной улицы нечетное число путей, то стрелочная улица изменяется путем перекладки стрелочного перевода, ведущего на в2-й путь, на первый основной путь.
РИС19
В этом случае расстояние между стрелочными переводами 2 и 3 будет меньше чем L0 и будет равно L1-2.
