Привод с двух щелевым золотником

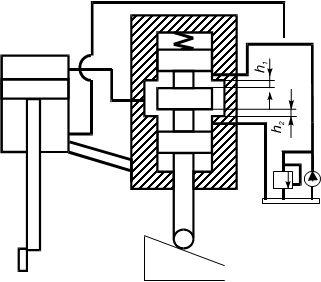

Масло попадает в силовой цилидр, штоковую полость и в полость А золотника. Полость Б соединена со сливом. В исходном положении (щуп ни касается копира) под действием пружины золотник смещен вниз увеличивая щель h₁ и перекрывая h₂.

Масло из полости А свободно попадает в в верхнюю полость цилиндра и он опускается вниз. Когда щуп коснется копира движение вниз золотника прекратиться, а будет перемещаться только корпус золотника, h₂ увеличивается – давление в трубопроводе 1 понижается пока не наступит равновесие сил в силовом Г.Ц. – подача прекращается. При воздействии на щуп вверх происходит обратный процесс h₁ уменьшается сила давления в штоковой полости больше сл-но Г.Ц. двигается вверх.

Основным достоинством привода является относительная простота изготовления корпуса и золотника. Вместе с ним этот привод уступает приводу с четырехщелевым золотником по возможности варьирования схемы и главным образом по развиваемой силе. Для обеспечения одинаковых сил в обе стороны в данных схемах применяются дифференциальные цилиндры.

На рис. б изображена конструкция золотника с двумя буртами, что несколько упрощает его конструкцию. Однако усложняет конструкцию корпуса.

Таким образом конструкция позволяет избежать перекрещивание трубопроводов, идущих к цилиндру, что может быть в некоторых случаях более удобным для монтажа.

Принципиально схема работает также, как и изображенная на рис. а).
