Плоскостной срез грунта

Контактное сопротивление сдвигу.Условия прочности

Сдвигающие напряжения

Под действием внешней нагрузки в грунте могут произойти сдвиги обусловленные разрывом внутренних связей между частицами (нагрузка превысила прочность грунта).

Сопротивления, препятствующее сдвигу частиц это:

1) трение, возникающее в точках контакта частиц;

2) внутренние структурные (жесткие) связи;

3) вязкие водно-коллоидные связи оболочек частиц.

В реальных грунтах они все действуют одновременно.Сопротивление сдвига зависит от внешних условий и давлений в точках контакта. Показатели сопротивляемости сдвигу можно определить методами плоскостного среза, одноосного и трехосного сжатия.

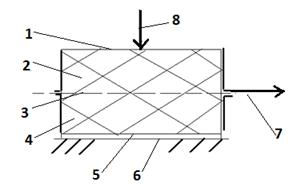

Рис 3.7 Схема прибора для плоскостного среза по горизонтальной плоскости

1 - верхний фильтр; 2 - верхнее подвижное кольцо; 3 - плоскость среза; 4 - нижнее неподвижное кольцо; 5 - нижний фильтр;; 6 – стол; 7 - сила сдвигающая; 8 - нормальная сила

Рис 3.8 Диаграмма сдвига и диаграмма предельных сопротивлений сдвигу

S = f(τ), где τ – сдвигающее напряжение; S - деформация при сдвиге.

τ _пред = f (σ), где σ – уплотняющее давление; τ _пред - предельное сопротивление сдвигу.
