Работа центробежного насоса на трубопроводную сеть

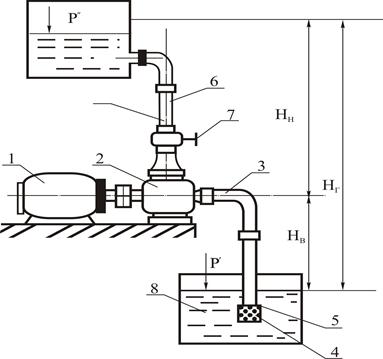

На рисунке 3.29 представлена схема насосной установки. Центробежный насос 2 приводится в действие электродвигателем 1. Насос обеспечивает перекачку жидкости из приемного бака 8 в напорный бак 9 по трубопроводам - подводящему 3 и напорному 6.

В конце, опущенном в приемный бак, имеется сетка-фильтр 4 и обратный клапан 5, позволяющий залить насос и подводящий трубопровод жидкостью перед пуском.

Каждая насосная установка имеет контрольно-измерительные приборы для определения подачи насоса (расходомеры), напора насоса (манометры и мановакуумметры), мощности (ваттметр). Для регулирования подачи насоса и для возможности отсоединения на напорном трубопроводе имеется задвижка 7, иногда рядом с ней ставят обратный клапан 10, который закрывается при остановке насоса и препятствует перетеканию жидкости из напорного бака в приемный на подводящем трубопроводе.

Рисунок 3.25

Важно вести контроль подводимой мощности по приборам; любая неисправность в насосе вызывает увеличение или падение мощности по сравнению с заданной характеристикой насоса.

При работе насоса на трубопроводную систему его показатели работы находятся в зависимости от гидравлических свойств этой системы.

Так, по условию неразрывности потока жидкости подача насоса должна быть равна расходу жидкости в трубопроводах:

,

а напор, который насос должен создавать для заданных условий работы, определится из уравнения Бернулли:

.

Тогда характеристика трубопроводной системы, представляющая зависимость напора от расхода жидкости, будет иметь следующий вид (рисунок 3.26).

Если на полученную характеристику трубопроводов нанести характеристику насоса в том же масштабе, то точка пересечения характеристик определяет единственный возможный режим работы насоса на данный трубопровод.

Точка пересечения характеристик А называется рабочей точкой насоса.

Для правильного выбора насоса недостаточно определить рабочую точку А, необходимо выяснить, находится ли она в рабочей зоне характеристики насоса.

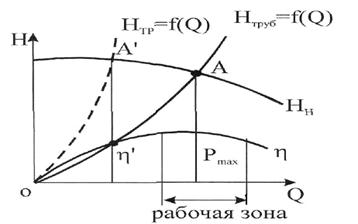

Рабочая зона насоса определяется по характеристике и соответствует наиболее устойчивой работе насоса при оптимальном режиме . Отклонение от максимального значения КПД допускается не более чем на ±(5-7%). На рисунке 3.27 представлены характеристики насоса и трубопроводов, рабочая точка А выбрана правильно, а в точке А', где , работа насоса неэкономична.

Рисунок 3.26

Рисунок 3.27
