Учебный вопрос № 3

Пневматический привод является основным для большегрузных грузовых автомобилей и больших автобусов. Тормозное усилие в пневматическом приводе создается воздухом. По сравнению с гидравлическим приводом пневмопривод имеет менее жесткие требования к герметичности всей системы, так как небольшая утечка воздуха при работе двигателя восполняется компрессором. Однако сложность конструкции приборов пневмопривода, их габаритные размеры и масса значительно выше, чем у гидропривода. Особенно усложняются системы пневмопривода на автомобилях, имеющих двухконтурную или многоконтурную схемы. Однако сложность конструкции приборов пневмопривода, их габаритные размеры и масса значительно выше, чем у гидропривода. Особенно усложняются системы пневмопривода на автомобилях, имеющих двухконтурную или многоконтурную схемы.

Пример. Характеристика приводов автомобиля Урал-4320

Привод РТС - пневмогидравлический; - двухконтурный.

Привод ЗТС - пневмогидравлический одноконтурный, т.к. в качестве ЗТС используется один из контуров привода РТС.

ПРИВОД ВТС - пневматический одноконтурный.

ПРИВОД СТС - механический.

Принципиальная схема тормозной системы автомобиля представлена на рис. 3.

Рис. 3. Принципиальная схема тормозной системы автомобиля (СЛАЙД № 8)

1 – трубопровод контура «левый передний-правый задний тормозные механизмы», 2 – сигнальное устройство, 3 – трубопровод контура «правый передний - левый задний тормозные механизмы», 4 – бачок главного цилиндра, 5 – главный цилиндр, 6 – вакуумный усилитель тормозов, 7 – педаль тормоза, 8 – регулятор давления, 10 – трос стояночного тормоза, 11 – тормозной механизм заднего колеса, 12 – регулировочный наконечник стояночного тормоза, 13 – рычаг привода стояночного тормоза, 14 – тормозной механизм переднего колеса

Схемы приводов тормозного управления автомобилей Камаз и Урал представлены на рис. 4, 5.

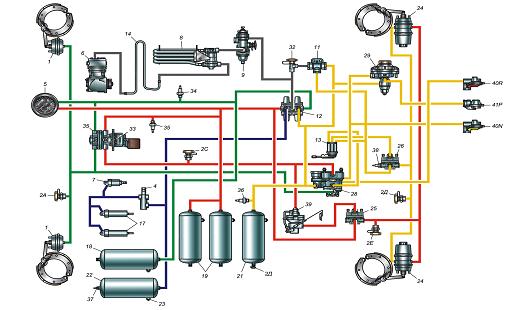

Рис. 4. Схема привода тормозного управления автомобиля Камаз (СЛАЙД № 9)

Рис. 5. Схема привода тормозного управления автомобиля Урал (СЛАЙД № 10)

Выводы по вопросу.
