Автоматичне регулювання. У ТГУ доцільно автоматично регулювати такі процеси:

У ТГУ доцільно автоматично регулювати такі процеси:

1. Процеси горіння;

2. Рівень води в барабані та деаераторі;

3. Температуру в деаераторі, перегрітої пари, гарячої води, що видається в тепломережу;

4. Кількість води, яка подається до водогрійних котлів і кількість продуктів згоряння, що видаляються з котлоагрегатів;

5. Тиск газу в пальниках.

Задачею регулювання процесу горіння в топці котла є підтримка витрати палива відповідно до витрати пари або теплоти, забезпечення подачі повітря в топковий устрій відповідно до витрати палива, регулювання тиску димових газів на виході з топки.

Для парових котлів з природною циркуляцією, необхідна подача палива відповідно до навантаження по імпульсу сталості тиску в барабані котла. Цей процес здійснюється автоматичним регулятором палива (рис.2.14)

При роботі на газі або мазуті регулятор впливає на заслінки в трубопроводах, а при твердому паливі - на плунжер ПМЗ.

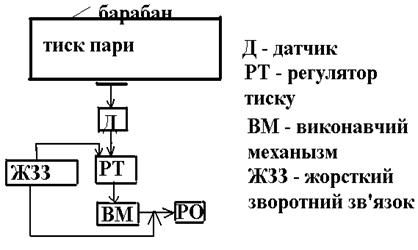

Рисунок 2.10.2 Схема регулятора палива

У процесі роботи котлоагрегата особливої уваги заслуговує регулювання відповідних витрат палива і повітря, що йде на горіння. Співвідношення «паливо - повітря» підтримується відповідним регулятором.

Рисунок 2.10.3 Регулятор «паливо - повітря»

У парових і комбінованих пароводогрійних котлах необхідно регулювати живлення, тобто подачу води відповідно до кількості пари, що відпускається споживачам.

Для цього процесу використовується «регулятор живлення» парового котла, поданий на мал. 2.16.

Комплексна, принципова схема автоматичного регулювання парового котла подана на мал. 2.17.

Регулятор тиску 1 впливає на сервомотор 2, що змінює положення дросельного клапана 6 у маслопроводі за рахунок чого змінюється кількість подаваного в топку палива. Регулятор повітря впливає на сервомотор 3, який переміщає важіль, що змінює положення лопаток направляючого апарату дутьового вентилятора 7. Для коригування регулятор повітря одержує другий імпульс по витратам повітря за вентилятором М_п, що фіксується за допомогою діафрагми 8. З зміною витрат палива і повітря змінюється розрідження в топці котла h_т. Регулятор розрідження за допомогою сервомотора 4 переміщує направляючий апарат димососа 5 для відновлення заданої величини.

Рисунок 2.10.4 Регулятор живлення парового котлоагрегата

Рисунок2.10.5 Комплексна схема автоматичного регулювання

парового котла

Література

1. Делягин Г.Н. и др. Теплогенерирующие установки: Учебє для вузов – М.: Стройиздат, 1986.-559 с., ил.

2. Лифшиц О.В. Справочник по водоподготовке котельных установок. Изд. 2-е, перераб. и доп., М., "Энергия", 1976. – 288 с., ил.

3. Рекомендации по проектированию крышных и автономных котельных

4. Комплексна державна програма енергозбереження України. – К: Держкоменергозбереження України. 1996 – 234 с.

5. Сезоненко Б.Д., Нікітін В.Ю., Сезоненко О.Б. та ін. / Децентралізоване виробництво теплової енергії та розробка енергоефективних водонагрівачів для його реалізації // Экотехнологии иресурсосбережение. – 1999. - № 3. – с. 30-36

6. Аэродинамический расчет котельных установок (нормативный метод). Под ред. С.И.Мочана.- Л.: 1977. – 256с, ил.
