Последовательность расчёта механических решеток

Выбор канала, подводящего сточные воды к зданию решеток.

Применяются каналы прямоугольного сечения. Размеры канала выбирают по таблицам Лукиных Н.А. на расход в 1,4 раза больше, q,м³/с. = 0,8 1,0 м/с (1,2 - для решеток - дробилок), i=0,001...0,005, h/b 0,5 (СНиП п. 6.14).

Каналы подбираются таким образом чтобы обеспечить гидравлически наивыгоднейший периметр, т.е. b/h = 2/1.

Строительная высота канала должна быть:

Н_СТР = h + (0,10,2 м); (Яковлев, стр.442.)

Затем при известных b канала, i, уточняются h, , при q.

По каталогу выбираем марку решетки и определяем количество рабочих и резервных решеток (СНиП т. 22).

Размеры одного рукава рассчитываем по количеству рабочих решеток на расход q/N, N-количество рабочих решеток.

Расчёт производится аналогично расчёту подводящего канала:

Н_СТР = h + 0,5 (СНиП п. 2.63).

Определяем живое сечение потока в прозорах решетки:

₁ = ;

60⁰

h₁

h₁

Определяем ширину канала занятую прозорами:

В_ПРОЗ = ;

Число прозоров:

n = ;

Если количество прозоров количеству прозоров по справочнику, то оставляем эту решетку, если > то меняем либо тип решетки, либо их количество.

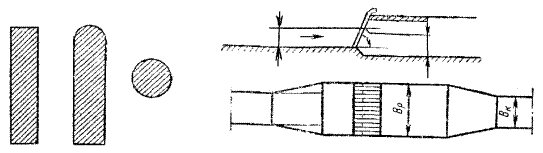

Определение ширины канала в месте установки решетки с учётом толщины стержней и ограждающей рамки.

В_Р = S (n - 1) + b₁n;

S - толщина стержня, м;

b - ширина прозоров, м;

Определение потерь напора в решетке:

h = ;

- средняя скорость в канале перед решеткой, уточнённая, м/с;

- коэффициент местного сопротивления;

включает несколько сомножителей которые учитывают засорение, форму прутьев.

= КJ; К = 3,36 _Р - 1,32;

_Р - скорость в прозорах решетки;

К 3 - учитывает увеличение потерь напора из-за засорения;

J - коэффициент зависящий от формы стержней:

J = ;

- коэффициент принимаемый в зависимости от формы стержней по табл.4.11 (Яковлев);

S - толщина стержня, м;

b - ширина прозоров между стержнями, м.

Здание решеток можно выбрать по каталогу.

В здании решеток должны быть установлены ещё дробилки, насос для подачи рабочей воды к дробилкам и гидроэлеваторам. На разветвлениях устанавливаются щитовые затворы типа шандора, а затем затворы с электро двигателем. Отбросы в дробилку подаются по ленточному транспортеру, не подлежащие дроблению отбросы по пути удаляются за пределы очистных сооружений.

На транспортёр отбросы попадают с сортировочного столика, куда их вытаскивают механическими граблями.

Транспортёр подаёт отбросы на дробилку Д - 3 (Q = 1 т/час, на 1 т отбросов - 40 м³ воды).
