Виброфильтры, сепараторы, центрифуги

Для сгущения осадков могут применяться:

сгустительные барабаны;

мешочные, пористые, рукавичные фильтры;

виброфильтры - представляют собой наклонно установленную жесткую вибрирующую перфорированную перегородку (металлическую сетку) или сито, через которое фильтруются сгущаемые осадки. Частота вибрации 3050 Гц, амплитуда колебаний сетки 0,6...0,8 мм.

Активный ил сгущается до влажности 93...97 %;

Смесь с осадком 1^х отстойников - 86...88 %;

Вынос сухого вещества с фильтратом - 5...30 %.

Сепараторы применяются для сгущения активного ила и фугата (после шнековых центрифуг).

Применяют:

тарельчатые сепараторы;

жидкостные сепараторы с тарельчатой вставкой;

непрерывно действующие сепараторы с сопловой насадкой.

Тарельчатые сепараторы дают чистый фугат, но межтарельчатое пространство забивается, если размеры частиц превышают 0,4...0,8 мм. Поэтому перед ними устанавливают барабанные сетки.Сепараторы типа 1 и 2 имеют одинаковый рабочий орган.

Современные жидкостные сепараторы представляют собой центрифуги с высокой частотой вращения ротора. Недостаток: большой вынос взвешенных веществ с фугатом.

Высокая эффективность задержания сухого вещества приводит к существенному повышению влажности кека, т.к. мелкие частицы задерживаемые на сепараторе, имеют большее содержание связанной воды, чем крупные.

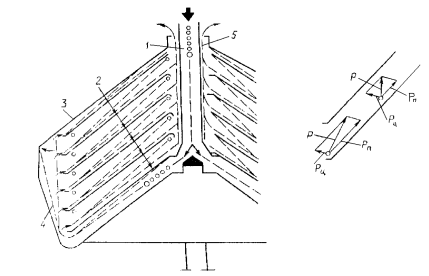

Схема тарельчатого сепаратора. 1. питающая труба; 2. тарелки; 3. ротор; 4. сборник кека; 5. сливная труба.
