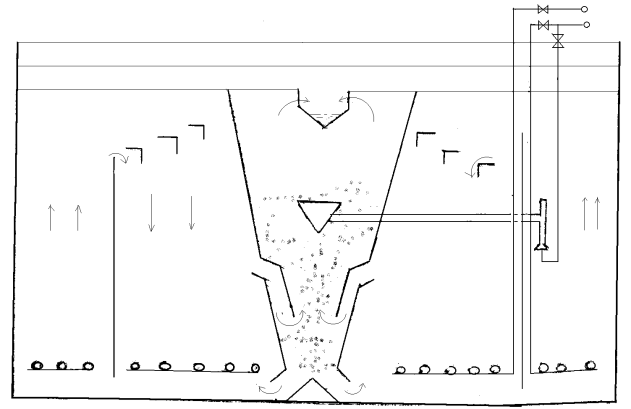

Противоточный аэротенк

Струенаправляющие лопатки

Решетка из дырчатых труб

эрлифт

зона аэрации; 2. Зона эрлифтной циркуляции; 3. Зона отстаивания.

На дальнем зарубежье нашли применение шахтные аэротенки.

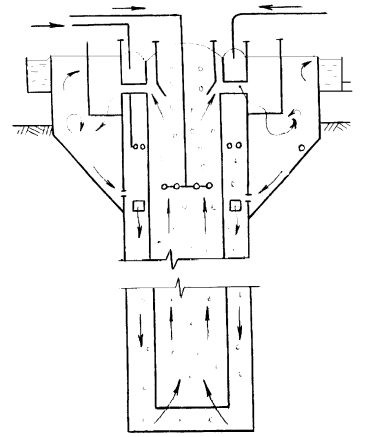

1. Ствол шахты; 2. Зона аэрации; 3. Внутренняя труба; 4. Эрлифтная зона; 5.6. Подача воздуха 7. Отстойник; 8. Перегородка; 9. Впускные трубы; 10. Аэраторы (фильтросные трубы или тканевые аэраторы); 11. Иловые щели; 12. Дырчатые трубы эрлифты (обеспечивается циркуляция активного ила);. 13. Выпуск очищенной воды;

Шахтные аэротенки позволяют в несколько раз сократить производственные площади и существенно снизить энергозатраты на аэрацию.

Шахтный аэротенк с эрлифтной циркуляцией представляет собой цилиндрический вертикальный резервуар D = 0,6...3 м и высотой 20...50 м (до 100 м). Он может быть заглублен или установлен на поверхности земли.

Параметры для проектирования.

Н = 20...50 м, f_АЭР / f_ЦИРК = 1: 1, = 4...5 г/л.

Нагрузка на илоотделитель: на глубине 3 м - 2 м³/м час.
