ГРАФИКИ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

ЛЕКЦИЯ 2

ВОПРОСЫ

1. Какие отрасли использования электроэнергии Вы знаете?

2. Какие принципы передачи электроэнергии существуют?

3. Каких основных потребителей электроэнергии Вы знаете?

4. Что обусловило рост потребления электроэнергии в 20 веке?

5. С ростом какой отрасли в основном связан рост потребления электроэнергии в мире?

6. Назначение и структура энергосистем и их элементов?

Электрическая нагрузка отдельных потребителей, а, следовательно, и суммарная их нагрузка, определяющая режим работы электростанций в энергосистеме, непрерывно меняется. Принято отражать этот факт графиком нагрузки, т. е. диаграммой изменения мощности (тока) электроустановки во времени.

По виду фиксируемого параметра различают графики активной Р, реактивной Q, полной (кажущейся) S мощностей и тока I электроустановки. Как правило, графики отражают изменение нагрузки за определенный период времени. По этому признаку их подразделяют на суточные (24 ч), сезонные, годовые и т. п.

В зависимости от объекта исследования различают графики нагрузок потребления электроэнергии электроприемником, цехом, предприятием, городом, в энергосистеме и др., и графики производства электрической энергии электростанцией, энергосистемой.

Нагрузки электрических систем (ЭС) складываются из нагрузок отдельных потребителей.

Графики электрических нагрузок отдельных потребителей зависят от их отраслевой принадлежности, суточных режимов работы, величиной потребляемой электрической мощности, времени года, дней недели (рабочие и выходные дни).

Графики нагрузки используют для анализа работы электроустановок, для проектирования системы электроснабжения, для составления прогно­зов электропотребления, планирования ремонтов оборудования, а также в процессе эксплуатации для ведения нормального режима работы.

При проектировании и эксплуатации систем электроснабжения выделяют три вида электрической нагрузки:

– активная мощность нагрузки P;

– реактивная мощность нагрузки Q;

– ток I.

Кривая, характеризующая изменение нагрузки во времени, называется графиком электрической нагрузки (рис. 2.1). Под величиной нагрузки в данный момент времени понимается ее действующее значение, показываемое измерительными приборами с достаточно малой инерцией.

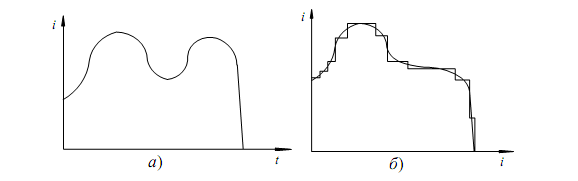

Рис. 2.1. Графики нагрузки:

а – непрерывный; б – дискретный

Для решения практических задач электроснабжения непрерывный график заменяют дискретным (рис. 2.1, б). Он может быть получен при помощи счетчиков электрической нагрузки.

Различают индивидуальные и групповые графики электрической нагрузки – соответственно, для отдельных электроприемников и для группы электроприемников.

Зная индивидуальные графики нагрузки, можно получить групповой:

Выражение можно использовать тогда, когда коэффициенты мощности электроприемников, формирующих групповой график нагрузки, примерно равны.
