Прямые уровня. Прямые уровня –прямые параллельные одной из плоскостей проекций
|
|
|
|
Прямые уровня – прямые параллельные одной из плоскостей проекций. Отрезки таких прямых, на плоскость проекций, которой они параллельны, проецируются без искажения – в натуральную величину.
Прямая, параллельная плоскости П1 – горизонталь (рисунок 27). Фронтальная ее проекция параллельна оси Х. [А1В1]=[АВ] – длина отрезка. Углы наклона видны на чертежах.
Рисунок 27

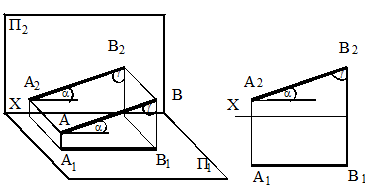

Прямая, параллельная плоскости П2 - фронталь (рисунок 28). Горизонтальная ее проекция параллельная оси Х.
[А 2 В2]=[АВ]- длина отрезка.
Рисунок 28
Прямая, параллельная плоскости П3 – профильная прямая (рисунок 29).
Рисунок 29
Горизонтальная и фронтальная проекции перпендикулярны оси Х.
[А3В3]=[АВ].
|
|
|
|
|
