Основы построения диаграмм

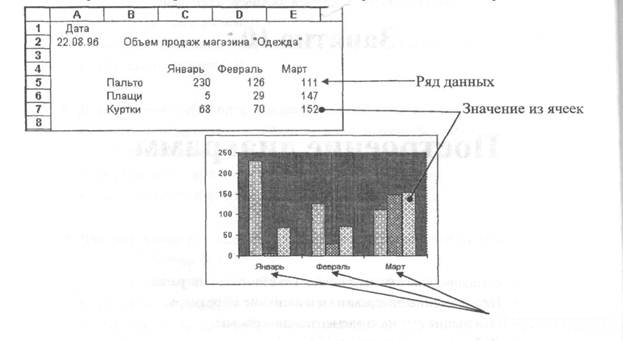

Диаграмма - это графическое представление данных рабочего листа. Данные, представленные в виде диаграммы, нагляднее и поэтому проще для сравнения. Значения из ячеек рабочего листа отображаются на диаграмме в виде столбцов, секторов, точек, линий или других маркеров данных. Маркеры данных одного цвета относятся к одному ряду данных. Ряд данных — это множество значений, которые можно отобразить на диаграмме. Элементы ряда данных располагаются на диаграмме по категориям. Категории задают положение конкретных значений в ряде данных.

Категория данных

В диаграмме может быть до 255 рядов данных, каждый ряд данных может иметь до 4000 значений (или точек данных), но диаграмма не может содержать более 32000 точек данных.

Для того чтобы диаграмма была более понятной, она может отображать такие элементы диаграммы, как легенда, названия диаграммы и осей, метки данных

легенда

метки данных

Название диаграммы

Легенда отображает обозначения на диаграмме подобно обозначениям на карте, поясняя, какой цвет или узор соответствуют каким данным.

Метки данных - это числа, которые располагаются над маркерами данных на диаграмме и показывают их значения на рабочем листе.

Диаграмму можно создать с помощью Мастера Диаграмм. Мастер Диаграмм представляет собой ряд диалоговых окон, с помощью которых легко построить диаграмму.
