Минимизируем функции управления

D ₀ =, D ₁= х ₃ + х ₄, D₂ = 0, D₃ = x ₄ x ₅,

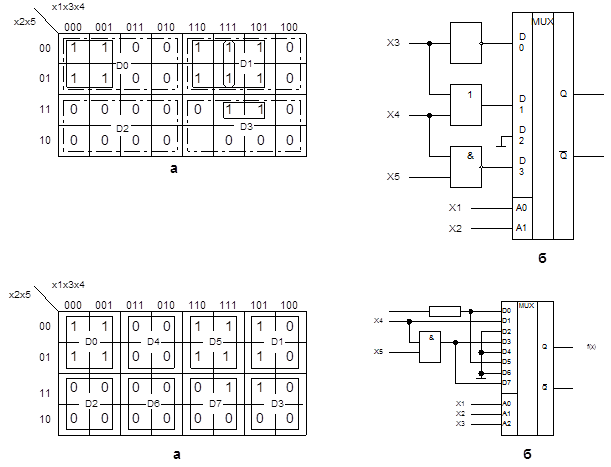

Реализуем функции на логических элементах И, ИЛИ, НЕ (рис. 5.9, б).

Если в распоряжении пользователя имеется 3-адресный мультиплексор, то для его восьми информационных входов карта Карно (рис. 5.9, а) разбивается на 8 областей D ₀,..., D ₇, для которых получаем следующие функции управления:

D ₀ = D ₅ = 1, D ₁= x₄, D ₃= D ₇ = x₄x₅, D ₂ = D ₄ = D ₆ = 0.

Рис.5.9

Демультиплексоры в функциональном отношении противоположны мультиплексорам. Здесь сигналы с одного информационного входа распределяются в желаемой последовательности по нескольким выходам. Выбор нужной выходной шины, как и в мультиплексоре, обеспечивается кодом на адресных входах. При m адресных входах демультиплексор может иметь в зависимости от конструкции до 2^m выходов.

Ло­гика функционирования демультиплексора для случая n = 4 иллюстрируется таб. 5. 7, где у ₀,..., у ₃ - входы приемников информации.

Таблица 5.7

Вход	Адрес А1 А0	Выход Y3Y2Y1Y0
X	1 0 2 1 3 0 1 1	0 0 0 X 0 0 X 0 0 X 0 0 X 0 0 0

Аналогично можно построить демультиплексоры (рис. 5.10, а, б,в) в соответствии с табл. 5.7.

Рис. 5.10

Аналогично строится демультиплексорное дерево. Демультиплексор, выходы которого подключаются ко входам запоминающего регистра, можно использовать для преобразования последовательного кода в параллельный.
