IRQ Компьютер с процессором 80286 (или выше)

2 (9) EGA/VGA

3 Доступен [ если не занят вторым последовательным портом (COM2, COM4) или мышью ]

4 СОМ1, COM3

5 Доступен [если не занят вторым параллельным портом (LPT2) или звуковой платой]

6 Контроллер дисковода

7 Параллельный порт (LPT1)

8 Часы

10 Доступен

11 Доступен

12 Мышь (PS/2")

13 Математический сопроцессор

14 Контроллер жесткого диска

15 Доступен

Базовый порт ввода/вывода

Базовый порт ввода/вывода (base i/o port) определяет канал, по которому курсируй данные между устройством компьютера (например, платой сетевого адаптера) и его центральным процессором Для центрального процессора порт выглядит как адрес.

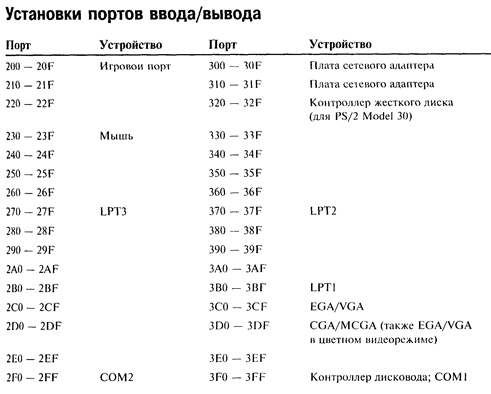

Каждое устройство системы должно иметь уникальный адрес базового порта ввода/вывода. Адреса портов (в шестнадцатеричном формате), представленные в следующей таблице, если они не заняты, могут быть выделены плате сетевого адаптера Здесь перечислены адреса портов и соответствующие им устройства. Сверьтесь с документацией компьютера, чтобы уточнить занятые адреса.

Базовый адрес памяти

Базовый адрес памяти (base address) указывает на ту область памяти компьютера (RAM), которая используется платой сетевого адаптера в качестве буфера для входя­щих и исходящих кадров данных. Этот адрес иногда называют начальным адресом RAM.

Часто базовым адресом памяти у платы сетевого адаптера является D8000. (Для некоторых плат последний нуль не указывается: вместо D8000 пишется D800.) Запом­ните, необходимо выбирать базовый адрес памяти, не занятый другим устройством.

Примечание. У плат сетевого адаптера, которые не используют оперативную память системы, отсутствует такой параметр, как базовым адрес памяти.

Некоторые платы сетевого адаптера имеют параметр, позволяющий выделить определенный объем памяти для хранения кадров данных. Например, есть платы, в которых Вы можете выделить 16 Кб или 32 Кб памяти. Чем больше памяти Вы выделяете, тем выше скорость сети, но меньше памяти остается для других целей.

Выбор трансивера

Плата сетевою адаптера может иметь и дополнительные параметры, их также необ­ходимо задать при конфигурировании. Например, некоторые платы поставляются с внешним и встроенным трансивером — Вы должны задать тот трансивер, который будет использован.

Выбор часто производится с помощью перемычек — небольших соединителей, которые, связывая два вывода, определяют, какая цепь будет использоваться платой.

Рис. 2.27. Плата сетевого адаптера с внешним и встроенным трансивером

Совместимость

Чтобы обеспечить совместимость компьютера и сети, плата сетевого адаптера должна отвсчать следующим требованиям:

• соответствовать внутренней структуре компьютера (архитектуре шины данных);

• иметь соединитель (он должен подходить к типу кабельной системы) для подключе­ния

сетевого кабеля;

Например, плата, которая должна работать в компьютере Apple^® в сети с топо­логией «шина», не будет работать в компьютере IBM в сети с топологией «кольцо». Сеть топологии «кольцо» требует плату, которая физически отличается от применяемой в сети топологии «шина», к тому же Apple использует другой метод взаимодей­ствия по сети и внутреннюю системную шину.

Архитектура шины данных

К распространенным типам apxитектуры шины данных относятся ISA, EISA, Micro Channel^® и PCI. Каждая из них физически отличается от остальных. Не забывайте том, чтобы плата сетевого адаптера соответствовала шине.

• ISA (Industry Standard Architecture).

• ISA — это архитектура, используемая в компьютерах IBM PC, XT™, AT и совместимых с ними. Чтобы дополнить систему различными адаптерами, необходимо устано­вить платы в слоты расширения. В 1984 году (когда IBM представила IBM PC/AT) ISA была расширена с 8 разрядов до 16. ISA — это название самого слота (8- или 16-paзрядного), 8-разрядные слоты короче 16-разрядных, которые состоят из двух слотов следующих один за другим. Поэтому 8-разрядная плата может быть вставлена и 16- разрядные слоты, но не наоборот.

ISA была стандартной архитектурой персональных компьютеров, пока Compaq несколько других компаний не разработали шину EISA.

• EISA (Extended Industry Standard Architecture).

Этот стандарт шины был представлен в 1988 году консорциумом из девяти компью­терных компаний: AST^® Research, Inc., Compaq, Epson ^®, Hewlett-Packard ^®, NEC ^®, Olivetti ^®, Tandy ^®, Wyse ^®Technology и Zenith^®.

EISA предлагает 32-разрядную шину, совместимую с ISA. Кроме того, она поддер­живает дополнительные возможности, которыми обладает шина Micro Channel Architecture, разработанная IBM.

• MCA (Micro Channel Architecture).

IBM представила этот стандарт в 1988 году как часть своего проекта PS/2. Эта архитектура электрически и физически несовместима с шиной ISA. В отличие от ISA, Micro Channel работает и как 16-разрядная, и как 32-разрядная шина. Несколько процессоров контроля шины могут независимо управлять ею.

.• PCI (Peripheral Component Interconnect)

Это 32-разрядная локальная шина, которая используется в большинстве компьютеров с процессором Pentium и в компьютерах Apple Power Macintosh®. Современная архитектура PCI удовлетворяет большинству требований технологии Plug and Play. Plug and Play — это одновременно и философия построения персонального компьютера, и набор спецификации ею архитектуры. Цель технологии Plug and Play - возможность изменить конфигурацию персонального компьютера без вмешательства пользователя, т е. максимально упростить подключение любого устройства. Одной из операционных систем, поддерживающих спецификацию Plug and Play, является Microsoft Windows 95.

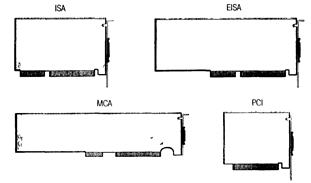

Рис. 2.28. Платы cетевого адаптера ISA, LISA, МСА и PCI

Сетевые кабели и соединители

Координируя взаимодействие сетевого кабеля и компьютера, плата сетевого адапте­ра пыполняег гри важные функции:

• организует физическое соединение с кабелем;

• генерирует электрические сигналы, передаваемые по кабелю;

• следует определенным правилам, регламентируюшим доступ к сетевому кабелю;

Прежде чем выбрать плату сетевого адаптера, соответствующую Вашей сети, Вы должны определить тип кабеля и соединителей, которые будете использовать.

Каждый тип кабеля имеет различные физические характеристики, которым должна соответствовать плата. Поэтому плата сетевого адаптера рассчитана для работы с определенным типом кабеля (коаксиальным, витой парой или оптоволоконным).

Некоторые платы сетевого адаптера имеют несколько типов соединителей. На­пример, есть платы, разъемы которых подходят для тонкою и толстого коаксиаль­ных кабелей или для витой пары толстого коаксиального кабеля.

Если у платы сетевого адаптера более одною интерфейсного разъема, выбор каж­дого из них производится с помощью перемычек или DIP-переключателей, располо­женных на самой плате, либо программно. Чтобы правильно сконфигурировать сете­вую плату, обращайтесь к ее документации. Ниже приведены три примера типичных соединителей, которые можно найти на плате сетевого адаптера.

Для подключения тонкого коаксиального кабеля используют разъем, представленный на рисунке 2.29.

Рис. 2.29. Разъем для подключения BNC-коннектора

Для подключения толстого коаксиального кабеля применяется 15-контактный AUI-кабель, соединяющий 15-котактный (DB-15) разъем платы сетевого адаптера внешним трансивером. Вы, вероятно, помните о том, что внешний трансивер для подключения к толстому коаксиальному кабелю использует так называемый «зуб вампира» (занятие 4).

Рис. 2.30. Разъем для подключения 15-контактного AUI

Внимание! Не спутайте порт джойстика с АUI-портом сетевого адаптера. Внешне они похожи.

Для подключения витой пары применяется разъем RJ-45, который показан на рис.2.31. С виду RJ-45 напоминает телефонный разъем RJ-11, но он больше по размеру, поскольку имеет 8 контактов, а разъем RJ-11 — только 4.

Рис. 2.31. Разъем RJ-45

Некоторые сетевые технологии с витой парой используют разъем RJ-11. Такие технологии иногда называют pre-lOBaseT. Разъем RJ-11 — это разъем, используе­мый в телефонных сетях.

Производительность сети

Поскольку плата сетевого адаптера оказывает существенное влияние на передачу данных,

естественно, она влияет и на производительность всей сети. Если плата медленная, то и скорость

передачи данных по сети не будет высокой. В сети с топо­логией «шина», где нельзя начать

передачу, пока кабель занят, медленная сетевая плата увеличивает время ожидания для всех

пользователей.

После определения физических требований к плате сетевого адаптера — типа разъема и типа сети, в которой она будет использоваться, — необходимо рассмотреть ряд факторов, влияющих на возможности платы.

Хотя все платы сетевого адаптера удовлетворяют определенным минимальным стандартам и спецификациям, некоторые из плат имеют дополнительные возможнос­ти, повышающие производительность сервера, клиента и всей сети.

Итак, к факторам, oт которых зависит скорость передачи данных, относятся следующие:

• Прямой доступ к памяти.

Данные напрямую передаются из буфера платы cетевого адаптера в память компьютера, не затрагивая при этом центральный процессор.

• Разделяемая память адаптера.

Плата сетевого адаптера имеет собственную оперативную память, которую она ис­ пользует совместно с компьютером. Компьютер воспринимает эту память как часть собственной.

• Разделяемая системная память.

Процессор платы сетевого адаптера использует для обработки данных часть памяти компьютера.

• Управление шиной.

К плате сетевою адаптера временно переходит управление шиной компьютера, и, минуя центральный процессор, плата передает данные непосредственно в системную память компьютера. При этом повышается производительность компьютера, так какего процессор в это время может решать другие задачи. Подобные платы дороги, но они способны повысить производительность сети на 20 — 70 процентов. Архитектуры EISA, MCA и PCI поддерживают этот метод.

• Буферизация.

Для большинства плат сетевого адаптера современные скорости передачи данных по сети слишком высоки. Поэтому на плате сетевого адаптера устанавливают буфер — с помощью микросхем памяти. В случае, когда плата принимает данных больше, чем способна обра­ботать, буфер сохраняет данные до тex пор, пока они не будут обработаны адаптером. Буфер повышает производительность платы, не давая ей стать узким местом системы.

• Встроенный микропроцессор.

С таким микропроцессором плате сетевого адаптера для обработки данных не требуется помощь компьютера. Большинство сетевых плат имеет свои микропроцессоры, которые увеличивают скорость сетевых операций.

Серверы

С серверами связана значительная часть ceтeвoгo трафика, поэтому они должны быть оборудованы платами сетевого адаптера с наибольшей производительностью.

Рабочие станции

Рабочие станции могут использовать менее дорогие сетевые платы, если их pa6oта с сетью ограничена приложениями, генерирующими небольшой объем сетевого тра­фика (например, текстовыми процессорами). Другие приложения (например, базы данных или инженерные приложения) довольно быстро перегрузят сетевые платы, не отвечающие их требованиям.

Специализированные платы сетевого адаптера. Платы сетевого адаптера беспроводных сетей

Платы сетевого адаптера беспроводных ceтей разработаны для большинства основных сетевых операционных систем.

Вместе с такими платами часто поставляют:

• излучающую антенну и кабель для подключения к ней;

• программное обеспечение, позволяющее настроить плату для работы с определенной

сетью;

• диагностическое программное обеспечение;

• программное обеспечение для установки.

Указанные платы сетевого адаптера Moгут быть использованы:

• для построения беспроводных локальных сетей;

• беспроводного подключения станций к кабельной ЛВС.

Часто подобные платы принимаются вместе с так называемым беспроводным концентратором. Это устройство функционирует как трансивер — для передачи и приема сигналов.

ПЗУ удаленной загрузки

Бывают ситуации, когда безопасность данных настолько важна, что рабочие станции не оборудуются жесткими и гибкими дисками. Этa мера гарантирует, что пользователи не смогут ни скопировать данные на какой-либо магнитный носи­тель, ни вынести диск с рабочего места.

Однако (поскольку обычно компьютер загружается с дискеты или с жесткою диска) необходимо иметь другой источник загрузки программного обеспечения, запускающего компьютер и, подключающего его к сети. В таких случаях плата сетевою адаптера снабжается специальной микросхемой ПЗУ удаленной загрузки (remote-boot FROM), которая содержит код для загрузки компьютера и для подключения его к сети (зависит от сетевой операционной системы).

С такой микросхемой бездисковые рабочие станции при запуске могут подклю­чаться к сети.
