Сетевая структура (network architecture) ­– это комбинация стандартов, топологий и протоколов, необходимых для создания работоспособной сети. Данное занятие, представляющее сетевую архитектуру Ethernet, является первым в серии занятий, посвященных сетевым архитектурам.

В конце 60-х годов Гавайский университет разработал глобальную вычислительную сеть (ГВС) под названием ALOHA. Как Вы, вероятно, помните из материала предыдущих занятий, ГВС охватывает большие пространства, чем ЛВС. Университет, располагая обширной территорией, решил объединить в сеть все имеющиеся в его распоряжении компьютеры. Одним из ключевых аспектов созданной сети явилось использование метода доступа CSMA/CD.

Эта сеть и послужила основой для современных сетей Ethernet. В 1972 году Роберт Меткалф и Девид Боггс (Исследовательский центр Пало Альт фирмы Xerox) разработали кабельную систему и схему передачи сигналов, а в 1975 году – первый продукт Ethernet. Первоначальная версия Ethernet представляла собой систему со скоростью передачи 2,94 Мбит/с и объединяла более 100 компьютеров с помощью кабеля длиной в 1 км.

Сеть Ethernet фирмы Xerox имела такой успех, что компания Xerox, Intel Corporation и Digital Equipment Corporation разработали стандарт для Ethernet со скоростью передачи 10 Мбит/с. Сегодня ее рассматривают как спецификацию, описывающую метод кабельного соединения и совместного использования компьютеров и информационных систем.

Спецификация Ethernet выполняет те же функции, что Физический и Канальный уровни модели OSI. Эта разработка лежит в основе спецификации IEEE 802.3.

Ethernet - самая популярная в настоящее время сетевая архитектура. Она использует узкополосную передачу со скоростью 10 Мбит/с, топологию «шина», а для регулирования трафика в основном сегменте кабеля – CSMA/CD.

Среда (кабель) Ethernet является пассивной, т.е. получает питание от компьютера. Следовательно, она прекратит работу из-за физического повреждения или неправильного подключения терминатора.

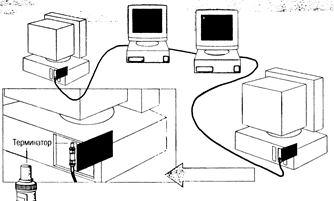

Рис.4.1. Сеть Ethernet топологии «шина» с терминаторами на обоих концах кабеля

Сеть Ethernet имеет следующие характеристики:

· традиционная топология – линейная шина;

· другие топологии – звезда-шина;

· тип передачи – узкополосная;

· метод доступа – CSMA/CD;

· спецификации – IEEE 802.3;

· скорость передачи данных - 10 и 100 Мбит/с;

· кабельная система - толстый и тонкий коаксиальный, UTP.

·
