Архитектура СУБД. Базы данных и программные средства их создания и ведения (СУБД) имеют многоуровневую архитектуру, представление о которой можно получить из рис

ПОСТРОЕНИЕ ИНФОЛОГИЧЕСКОЙ МОДЕЛИ

Базы данных и программные средства их создания и ведения (СУБД) имеют многоуровневую архитектуру, представление о которой можно получить из рис. 15.22 [1, 2, 6].

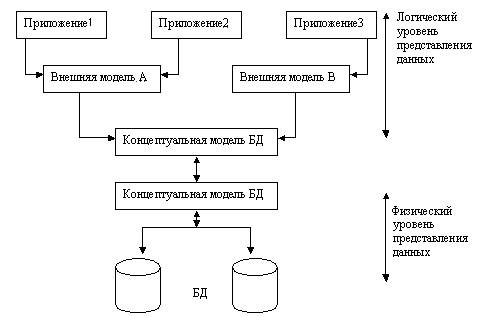

Рис. 15.22. Многоуровневое представление данных БД под управлением СУБД

Различают концептуальный, внутренний и внешний уровни представления данных баз данных, которым соответствуют модели аналогичного назначения.

Концептуальный уровень соответствует логическому аспекту представления данных предметной области в интегрированном виде. Концептуальная модель состоит из множества экземпляров различных типов данных, структурированных в соответствии с требованиями СУБД к логической структуре базы данных [6].

Внутренний уровень отображает требуемую организацию данных в среде хранения и соответствует физическому аспекту представления данных. Внутренняя модель состоит из отдельных экземпляров записей, физически хранимых во внешних носителях.

Внешний уровень поддерживает частные представления данных, требуемые конкретным пользователям. Внешняя модель является подмножеством концептуальной модели, Возможно пересечение внешних моделей по данным. Частная логическая структура данных для отдельного приложения (задачи) или пользователя соответствует внешней модели или подсхеме БД. С помощью внешних моделей поддерживается санкционированный доступ к данным БД приложений (ограничен состав и структура данных концептуальной модели БД, доступных в приложении, а также заданы допустимые режимы обработки этих данных ввод, редактирование, удаление, поиск).

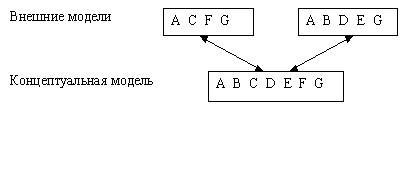

Пример 15.19. Соотношение между концептуальной и внешними моделями базы данных приведено на рис. 15.23.

Рис.15.23. Пример соотношения между концептуальной моделью и внешними моделями

Появление новых или изменение информационных потребностей существующих приложений требуют определения для них корректных внешних моделей, при этом на уровне концептуальной и внутренней модели данных изменений не происходит. Изменения в концептуальной модели, вызванные появлением новых видов данных или изменением их структур, могут затрагивать не все приложения, т.е. обеспечивается определенная независимость программ от данных. Изменения в концептуальной модели должны отражаться на внутренней модели, и при неизменной концептуальной модели возможна самостоятельная модификация внутренней модели БД с целью улучшения ее характеристик (время доступа к данным, расхода памяти внешних устройств и др.). Таким образом БД реализует принцип относительной независимости логической и физической организации данных.
