Додаток у

ДОДАТОК Т

ДОДАТОК С

(довідковий)

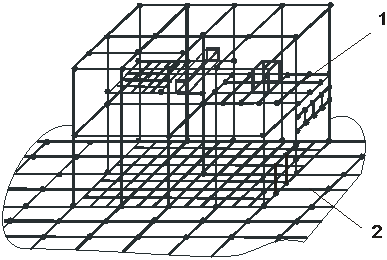

СІТЧАСТИЙ ЗАЗЕМЛЮВАЛЬНИЙ ПРИСТРІЙ БУДІВЛІ

1 – мережа з’єднань; 2 - заземлювач

(довідковий)

СІТЧАСТИЙ ЗАЗЕМЛЮВАЛЬНИЙ ПРИСТРІЙ ВИРОБНИЧИХ СПОРУД

1 – будівлі; 2 – башта; 3 – обладнання; 4 – кабельний лоток

(довідковий)

ПРИКЛАДИ ВСТАНОВЛЕННЯ ПЗІП

а) Установлення ПЗІП на межі зон 0_А/1 (0_В/1) в системах заземлення ТN

1 — увід розподільної мережі в будівлю; 2 — розподільний щит; 3 — головна заземлювальна шина (затискач); 4 — ПЗІП; 5а, 5b — заземлення ПЗІП; 6 — обладнання, що захищається; F — захисний пристрій, вказаний виготівником; R_А — заземлювач будівлі; R_В — заземлювач джерела живлення

Продовження додатка У

б)Установлення ПЗІП на межі зон 0_А/1 (0_В/1) в системах заземлення TТ

1 — увід розподільної мережі в будівлю; 2 — розподільний щит; 3 — головна заземлювальна шина (затискач); 4 — ПЗІП; 5а, 5b — заземлення ПЗІП; 6 — обладнання, що захищається; 7 —пристрій захисного автоматичного вимикання живлення; F — захисний пристрій, вказаний виготівником;

R_А — заземлювач будівлі; R_В — заземлювач джерела живлення

Закінчення додатка У

в) Установлення ПЗІП на межі зон 0_А/1 (0_В/1) в системах заземлення ІТ

1 — увід розподільної мережі в будівлю; 2 — розподільний щит; 3 — головна заземлювальна шина (затискач); 4 — ПЗІП; 5а, 5b — заземлення ПЗІП; 6 — обладнання, що захищається; 7 —пристрій захисного автоматичного вимикання живлення; F — захисний пристрій, вказаний виготівником; R_А — заземлювач будівлі
