МОП - транзисторы с индуцированным каналом

Входные и выходные характеристики МОП – транзистора

с каналом n -типа (КП 305)

Характеристики показаны на рис. 10 (52).

Рис. 10.

Недостаток транзистора с такими характеристиками: Uзи=0, а прибор проводит, т.е. у рассмотренных ранее транзисторов при Uзи=0 существует ток стока. Иногда желательно, чтобы при Uзи=0, Iс=0. Этим свойством обладают полевые транзисторы с индуцированным (наведенным) каналом.

Предыдущие МОП-транзисторы имели встроенный канал (p и n-типа). Эти транзисторы при Uзи=0 проводят. В полевом транзисторе с индуцированным каналом при Uзи=0 ток отсутствует.

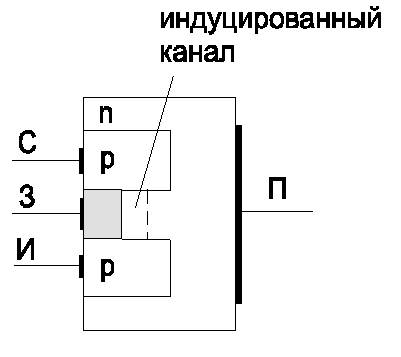

Структура транзистора с индуцированным каналом p -типа представлена на рис. 11 (53).

Рис. 11.

При подаче отрицательного напряжения на затвор его отрицательный потенциал отталкивает электроны в подложке n- типа от затвора, в результате чего вблизи поверхности с изолятором образуется канал p -типа. Изображение на схеме МОП-транзистора с индуцированным каналом p -типа показано на рис. 12 (54).

рис. 12.

У такого транзистора канал показан в виде прерывистой линии, которая подчеркивает, что собственный проводящий канал между стоком и истоком отсутствует. Типы транзисторов с индуцированным каналом p-типа: КП 301, КП 304.

Входные и выходные характеристики транзистора с каналом p-типа приведены на рис. 13 (55).

рис. 13.

Транзистор начинает проводить ток при |Uзи|=|Uпор|. Здесь Uпор называется - пороговое напряжение.

На рис. 14 (56) показано изображение МОП - транзистор с индуцированным каналом n-типа.

рис. 14.

Входная характеристика приведена на рис. 15 (57).

рис. 15.
