Витая пара

Кабель на основе витой пары (или просто "витая пара"), напоминающий обычный телефонный провод, был одобрен для использования в сетях стандартом IEEE в 1990 году и стал очень распространенной коммуникационной средой. Кабель на основе витой пары представляет собой гибкий коммуникационный кабель, содержащий пары изолированных медных проводов скрученных между собой для уменьшения радио- и электромагнитных помех, и покрытых внешней защитной оболочкой. Витая пара гнется лучше чем коаксиальный кабель, и поэтому лучше может огибать стены и углы. Чаще всего максимальная длина отрезка витой пары равняется 100 м. В настоящее время некоторые производители экспериментируют с витыми парами, предназначенными для скорости передачи 10 Гбит/с.

Хотя длина витой пары может достигать 100 м, обычно ее ограничивают 90 м чтобы учесть дополнительную длину в сетевом оборудовании и монтажных шкафах.

Витая пара подключается к сетевым устройствам с помощью штепсельных разъемов RJ-45 (рис. 3.4), напоминающих соединители RJ-11, используемые в телефонии. Эти разъемы дешевле Т-коннекторов. Их также легче устанавливать и они обеспечивают более гибкую прокладку кабеля, чем коаксиал. Витая пара бывает двух видов: экранированная и неэкранированная. Чаще используется неэкранированная витая пара, что объясняется ее меньшей стоимостью и высокой надежностью.

Кабель на основе экранированной витой пары (shielded twisted pair, STP) состоит из пар изолированных одножильных проводов, окруженных плетеным или гофрированным экраном. Плетеный экран используется для внутренней проводки, а гофрированный – для внешней или подземной проводки. Экран уменьшает влияние на передаваемый сигнал со стороны радио- и электромагнитных волн. Скручивание проводов также уменьшает эти помехи, но не в такой степени, как экран.

Чтобы защита от помех была эффективнее, шаг скрутки для каждой пары должен отличаться от других. Кроме того, для достижения наилучших результатов необходимо экранировать разъемы и настенные розетки. Если основной экран прервется в каком-нибудь месте оболочки, то возможны значительные искажения сигнала. Также для экранированной витой пары большое значение имеет правильное заземление, обеспечивающее надежную опорную точку передаваемого сигнала.

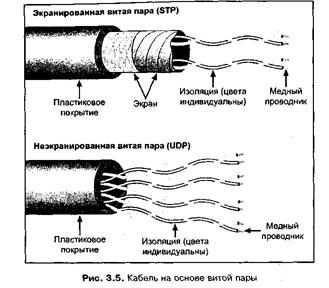

Описываемый тип кабеля рекомендуется в тех случаях, когда рядом с сетью располагается мощное электрическое оборудование или другие источники помех. В верхней части рис. 3.5 изображена экранированная витая пара.

Неэкранированная витая пара •

Кабель на основе неэкранированной витой пары (unshielded twisted pair, UTM используется чаще других сетевых кабелей, поскольку он относительно нВ дорогой и прост в установке. Этот кабель состоит из пар проводов в защитной изоляции, причем экранирование между изолированными скрученным проводами и оболочкой кабеля отсутствует. Как и в экранированной витай паре, скрутка пар проводников помогает увеличить защищенность передаваемого сигнала от помех (см. нижнюю часть рис. 3.5). Для уменьшения радио- и электромагнитных помех в сетевое оборудование встраивается электрическое устройство, называемое фильтром передающей среды, однако несмотря на это, неэкранированная витая пара остается плохо защищенном

Часто неэкранированную витую пару называют кабелем 10BaseT. Это означает, что этот кабель имеет максимальную скорость передачи, равной 10 Мбит/с (хотя для некоторых методов передачи данных реальная скорее может составлять 16 Мбит/с), в нем используется узкополосная передача, Я он представляет собой витую пару (twisted pair). Такой вариант витой пары также называется кабелем Категории 3. Витая пара Категории 4 имеет максимальную скорость передачи, равную 20 Мбит/с, Категория 5 обеспечивает скорость 100 Мбит/с, а Категории 5е и 6 могут работать со скоростью 1000 Мбит/с.

В табл. 3.3 перечислены часто используемые категории витой пары, определенные ассоциациями EIA/TIA для работы в сетях Ethernet. В табл. 3.4 перечислены типы витых пар для сетей с маркерным кольцом. Обычно неэкранированная пара используется чаше экранированной, поскольку она имеет меньше точек отказа, у нее нет экрана, который может порваться, а разъемы и настенные розетки не требуют экранирования. Кроме того, хотя правильное заземление оборудования важно и для неэкранированной витой пары, оно не так сильно отражается на качестве сигнала, как в случае экранированной пары.

Таблица Стандарты на витые пары, используемые в сетях Ethernet

Витая пара, определенная в спецификациях Е1АЯ1А-568 для горизонтальных и магистральных кабелей	Экранирование	Максимальная скорость передачи данных
IBM Type 1A	Экранированная	4 Мбит/с
IBM Type 2A	Экранированная	4 Мбит/с
Category 3	Неэкранированная	16 Мбит/с
Category 4	Неэкранированная	20 Мбит/с
Category 5	Неэкранированная	100 Мбит/с
Category 5e	Неэкранированная	1000 Мбит/с (для гарантированной работы в среде Gigabit Ethernet)
Category 6	Неэкранированная	1000 Мбит/с (для гарантированной работы в среде Gigabit Ethernet)

Таблица Витые пары, применяемые в сетях с маркерным кольцом

Тип кабеля	Описание
Туре 1 и 1А	Кабель на основе экранированной витой пары, состоящей из двух пар проводов калибра AWG-22, окруженных сетчатым экраном, используемый для прокладки в кабелепроводах, на стенах и в монтажных коробах
Туре 2 и 2А	То же, что и для типа 1; однако для задач телефонии поверх экрана добавляются четыре пары из проводов калибра AWG-22– AWG-26
Туре 3	Неэкранированные четыре пары из проводов калибра AWG-22– AWG-24; уступающие по характеристикам типам 1 и 2 из-за меньшей устойчивости к радио- и электромагнитным помехам
Туре5	Оптоволоконный кабель с жилой 62,5/125 или 100/140 микрон, применяемый впервую очередь для кольцевых магистралей
Туре 6 и 6А	Экранированные витые пары из проводов калибра AWG-26, используемые в качестве кросс-кабелей и для кабелей сетевых адаптеров сетей с маркерным кольцом
Туре 8	Экранированные витые пары из проводов калибра AWG-26 с пластиковым защитным коробом для монтажа на полу в тех случаях» когда кабель нельзя пустить по стенам
Туре 9	Экранированная витая пара из проводов калибра AWG-26 в оболочке

В таблицах. перечислены характеристики витых пар, используемых в сетях Ethernet (10 Мбит/с) и маркерных кольцах.

Таблица Параметры неэкранированной витой пары 10baseT при использовании в сетях Ethernet

Параметр	Спецификация Ethernet
Максимальная длина сегмента	100 м
Максимальное количество узлов в сегменте	2 узла
Минимальное расстояние между узлами	3 м
Максимальное количество сегментов
Максимальное количество сегментов с узлами
Максимальное количество концентраторов, связанных в цепочку
Импеданс	1000 м

Таблица. Параметры экранированной витой пары10ВавеТ

при использовании в сетях Ethernet

Параметр	Спецификация Ethernet
Максимальная длина сегмента	100 м
Максимальное количество узлов в сегменте	2 узла
Минимальное расстояние между узлами	3 м
Максимальное количество сегментов
Максимальное количество сегментов с узлами
Максимальное количество концентраторов, связанных в цепочку
Импеданс	150 Ом

Таблица Параметры маркерного кольца

Параметр	Спецификация Token Ring
Количество узлов, подключенных к одному модулю множественного доступа (MAU)	От 8 до 1 6
Максимальная длина сегмента для кабеля Туре 1 при использовании только одного модуля MAU	300 м
Максимальная длина сегмента для других типов кабеля	STP: 100 м UTP: 45,5 м Оптоволокно: 100 м
Максимальное количество модулей MAU во всем кольце	От 1 2 до 33 (см. главу 4)
Максимальное количество узлов во всем кольце
Максимальное количество узлов в кольце с кабелем ТуреЗ
