Моно- и поликристаллы

Твердые тела (кристаллы) характеризуются наличием значительных сил межмолекулярного взаимодействия и сохраняют постоянными не только свой объем, но и форму. Кристаллы имеют правильную геометрическую форму, которая является результатом упорядоченного расположения частиц (атомов, молекул, ионов), составляющих кристалл. Структура, для которой характерно регулярное расположение частиц с периодической повторяемостью в трех измерениях, называется кристаллической решеткой. Точки, в которых расположены частицы, а точнее — точки, относительно которых частицы совершают колебания, называются узлами кристаллической решетки.

Кристаллические тела можно разделить на две группы: монокристаллы и поликристаллы. Монокристаллы — твердые тела, частицы которых образуют единую кристаллическую решетку. Кристаллическая структура монокристаллов обнаруживается по их внешней форме. Хотя внешняя форма монокристаллов одного вида может быть различной, но углы между соответствующими гранями у них остаются постоянными. Это закон постоянства углов, сформулированный М.В.Ломоносовым. Он сделал важный вывод, что правильная форма кристаллов связана с закономерным размещением частиц, образующих кристалл. Монокристаллами являются большинство минералов. Однако крупные природные монокристаллы встречаются довольно редко (например, лед, поваренная соль, исландский шпат). В настоящее время многие монокристаллы выращиваются искусственно. Условия роста крупных монокристаллов (чистый раствор, медленное охлаждение и т. д.) часто не выдерживаются, поэтому большинство твердых тел имеет мелкокристаллическую структуру, т. е. состоит из множества беспорядочно ориентированных мелких кристаллических зерен. Такие твердые тела называются поликристаллами (многие горные породы, металлы и сплавы).

Характерной особенностью монокристаллов является их анизотропность, т. е. зависимость физических свойств —упругих, механических, тепловых, электрических, магнитных, оптических — от направления. Анизотропия монокристаллов объясняется тем, что в кристаллической решетке различно число частиц, приходящихся на одинаковые по длине, но разные по направлению отрезки (рис. 102), т. е. плотность расположения частиц кристаллической решетки по разным направлениям не одинакова, что и приводит к различию свойств кристалла вдоль этих направлений. В поликристаллах анизотропия наблюдается только для отдельных мелких кристалликов, но их различная

ориентация приводит к тому, что свойства поликристалла по всем направлениям в среднем одинаковы.

2. Типы кристаллических твердых тел

Существует два признака для классификации кристаллов: 1) кристаллографический; 2) физический

I. Кристаллографический признак кристаллов. В данном случае важна только пространственная периодичность в расположении частиц, поэтому можно отвлечься от их внутренней структуры, рас сматривая частицы как геометрические точки.

Кристаллическая решетка может обладать различными видами симметрии. Симметрия кристаллической решетки — ее свойство совмещаться с собой при некоторых пространственных перемещениях, например параллельных переносах, поворотах, отражениях или их комбинациях и т.д. Всякая пространственная решетка может быть составлена повторением в трех различных направлениях одного и того же структурного элемента — элементарной ячейки. Всего существует 14 типов решеток Бравэ, различающихся по виду переносной симметрии. Они распределяются по семи кристаллографическим системам, или сингониям, представленным в порядке возрастающей симметрии в табл. 3. Для описания элементарых ячеек пользуются кристаллографическими осями координат, которые проводят параллельно ребрам элементарной ячейки, а начало координат выбирают в левом углу передней грани элементарной ячейки. Элементарная кристаллическая ячейка представляет собой параллелепипед, построенный на ребрах а, 6, с с углами a, β и γ между ребрами (табл. 3). Величины а, b и с и a, β и γ называются параметрами элементарной ячейки и однозначно ее определяют.

Для задания направления в кристалле достаточно задать координаты любого атома тройкой целых чисел, заключенных в скобки (x,y,z). Если плоскость параллельна какой-либо из координатных осей, то индекс, соответствующей этой оси равен нулю. Основные кристаллографические плоскости кубической решетки показаны на рисунке 2.2.

Рис.2.2. - Основные кристаллографические плоскости кубической решетки

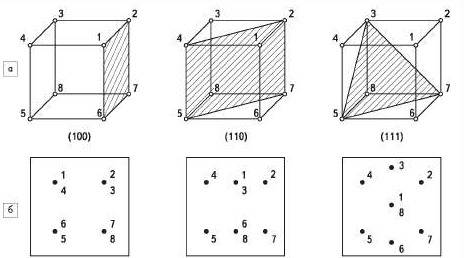

Кристалл кремния (кристалл с кубической решеткой) имеет три кристаллографические плоскости (100, 11О, 111):

а) — кристаллографические плоскости, 6) — расположение атомов в кристаллографических плоскостях

2. Физический признак кристаллов. В зависимости от рода частиц, расположенных в узлах кристаллической решетки, и характера сил взаимодействия между ними кристаллы разделяются на четыре типа: ионные, атомные, металлические, молекулярные.

Атомные кристаллы. В узлах кристаллической решетки располагаются нейтральные атомы, удерживающиеся в узлах решетки гомеополярными, или ковалентными, связями квантово-механического происхождения (у соседних атомов обобществлены валентные электроны, наименее связанные с атомом). Атомными кристаллами являются алмаз и графит (два раз- личных состояния углерода), некоторые неорганические соединения (ZnS, BeO и т.д.), а также типичные полупроводники — германий Ge и кремний Si. Валентные связи осуществляются парами электронов, движущихся по орбитам, охватывающим оба атома.

Кремний и германий представляют собой кристаллы с регу­лярной структурой. Кристаллическая решетка кремния и германия называется тетраэдрической или решеткой типа алмаза Основу решетки составляет тетраэдр — пространственная фигура, имеющая четыре треугольные грани. В вершинах тетраэдра и в его центре расположены атомы. Центральный атом находится на одинаковом расстоянии от четырех других, находящихся в вер­шинах. А каждый атом, расположенный в вершине, в свою очередь, является центральным для других четырех ближайших атомов.

При рассмотрении физических процессов в полупроводниковых материалах удобнее пользоваться плоским эквивалентом тетраэдрической решетки (рис. 2.3). Все атомы (большие шарики) находятся в парноэлектронной, ковалентной или просто валентной связи. Парноэлектронные связи (линии на рисунке) образуются валентными электронами (на рисунке — маленькие шари­ки) при сближении атомов. Так располагаются атомы чистых четырехвалентных элементов, в том числе Ge и Si, при очень низкой температуре.

Рис.2.3.
