Переменного тока

Схема электрическая принципиальная автоматики фидера контактной сети переменного тока показана на рис. 1, а перечень элементов к ней в таблице 1.

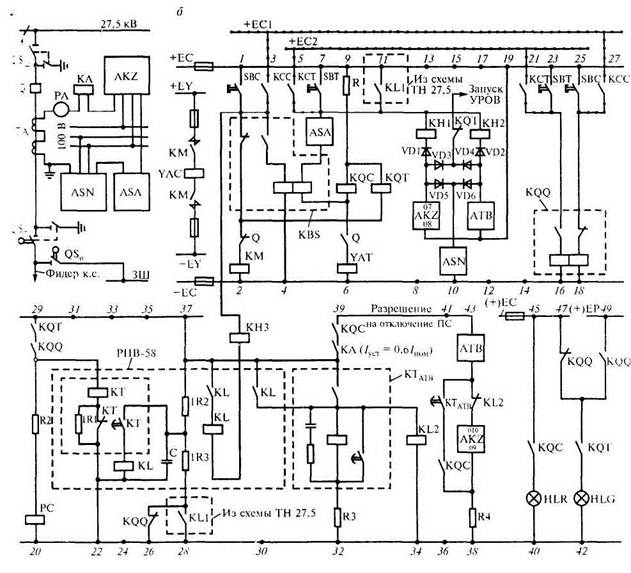

Рис.1. Схема электрическая принципиальная АПВ фидера контактной сети переменного тока

Рис.1. Схема электрическая принципиальная автоматики фидера контактной сети переменного тока:

а — схема фидера контактной сети; б — схема вторичной коммутации тока

к схеме электрической принципиальной

АПВ фидера контактной сети переменного тока (таблица1.)

Таблица 1

Условное обозначение	Наименование	Примечание (назначение элемента)
Силовые цепи
А	Питающая линия	Для подачи электрической энергии к схеме
AKZ	Комплект электронной защиты фидера	Для электронной защиты фидера
ASA	Фиксатор-сумматор токов к.з.	Для учета количества коротких замыканий
ASN	Устройство для определения места повреждения контактной сети	Для определения мест повреждений контактной сети
КА	Токовое реле
РА	Амперметр	Для определения тока в контактной сети
Q	Высоковольтный выключатель	Для включения и отключения фидера (ли- нии электрической цепи) под нагрузкой и для автоматического отключения при опа-сных перегрузках и коротких замыканиях.
QSо	Обходной разъединитель с дистанционным управлением	Для подачи питания в контактную сеть по фидеру от запасной шины ЗШ при отключенном выключателе
QSл	Линейный разъединитель с дистанционным управлением	Для снятия напряжения с выключателя фидера при работе на нем со стороны линии
QSш	Шинный разъединитель с дистанционным управлением	Для снятия напряжения с выключателя фидера при работе на нем со стороны шины
TА	Трансформатор тока	Для расширения пределов измерения амперметром электрического тока
ЗШ	Запасная шина	Для обеспечения бесперебойного электроснабжения схемы
Вторичные цепи
Устройства
АТВ	Устройство телеблокировки
+ ЕY, -ЕY	Шинка управления выключателем Q
+ ЕС, -ЕС	Шинка управления
(+) ЕР	Шинка управления «мигания» лампы сигнализации положения выключателя Q
КВS	Реле блокировки от многократного включения на короткое замыкание
KL	Реле промежуточное
КТ	Реле времени	обеспечивает необходимую выдержку АПВ
УРОВ	Устройство резервирования при отказе выключателя	Срабатывает при при отказе выключателя
РПВ - 58	Устройство повторного включения	Срабатывает при автоматическом отключении выключателя фидера
Элементы
С	Конденсатор
HLG –	Сигнальная лампа (зеленая)	Сигнализирует о состоянии выключателя лампа горит ровным светом – Q выключен, лампа мигает -Q аварийно отключен,
HLR –красная	Сигнальная лампа (красная)	Сигнализирует о состоянии выключателя лампа горит ровным светом – Q включен
KQС	Реле фиксации включенного положения выключателя	Фиксации включенного положения выключателя
KQТ	Реле фиксации отключенного положения выключателя	Фиксации отключенного положения выключателя
KCС	Реле включения по телеуправлению	Включение ВВ по телеуправлению
KCТ	Реле отключения по телеуправлению	Отключение ВВ по телеуправлению
KQQ	Реле фиксации команд на управление выключателем	Фиксация команд на управление выключателем
КМ	Магнитный пускатель
1R2	Резистор	ограничивает ток заряда конденсатора
SBC (Пуск)	Кнопка включения	Включение
SBТ (Стоп),	Кнопка выключения	Выключение
VD1…VD6	Диоды	Выпрямление переменного тока
YAC	Электромагнит включения	Включение ВВ
YAТ	Электромагнит отключения	Отключение ВВ
