Принципы построения электромагнитного телефона

Наиболее распространенной является электро­магнитная схема телефона (рис. 7).

Телефон содержит электромагнит, состоя­щий из обмотки, сердечника и железной пластин­ки. Под влиянием тока, приходящего из линии, в телефоне вырабатывается электромагнитная энергия, которая приводит в действие металлическую пластину. Движение этой пластины порождает звук. Рассматриваемая конструкция имеет один недостаток. Он заключается в том, что порождаемое магнитное поле не зависит от полярности проходящего тока. На любое увеличение тока электромагнит отвечает увели­чением действующей на пластину силы, независимо от полярности, и синусоидальный сиг­нал порождает однополярный поток, который вызывает искажение речи. Поэтому вводится постоянное подмагничивание.

На рис. 7, сплошные линии показывают исходное состояние мембраны, а прерыви­стые — колебания мембраны. На рис7, а колебания односторонние, а на рис. 7,б исходное положение мембраны за счет подмагничивания вогнутое и колебания идут в две стороны.

Рис. 7. Принцип построения электромагнитного телефона

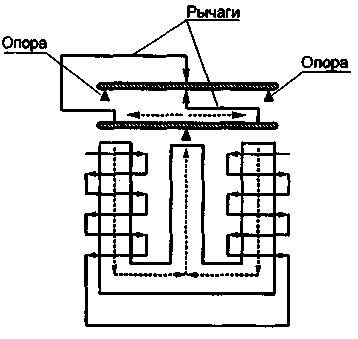

Рис. 8. Принцип работы телефона с дифференциальной рабочей цепью

Дифференциальный принцип построения телефона основан на том, что электромагнитная цепь совместно с механической частью мембра­ны построена таким образом, что передает раз­личные полярности значений тока колебаниями мембраны в различные стороны от нейтрального положения (рис. 8).

Микрофон содержит дифференциальную систему, а обмотки создают два противополож­ных потока. Имеются также рычаги, один из ко­торых воздействует на мембрану вверх и вниз — до нейтрального положения, а другой — вниз и вверх, до нейтрального положения. Таким об­разом, в зависимости от полярности тока мем­брана принимает два различных положения. При этом искажения, которые возникают в обычной цепи без подмагничивания, устраняются за счет усложнения механической системы
