Таким образом, этот случай равноценен однополюсному прикосновению к токоведущим частям

Нетоковедущие части электроустановки, которые нормально не находятся под напряжением (корпуса электрооборудования, оболочки кабелей и т. п.), могут оказаться под напряжением в результате повреждения изоляции.

Оказавшимся под напряжением.

Прикосновение к нетоковедущим частям,

В этом случае напряжение прикосновения лишь незначительно отличается от значения фазного напряжения (т.е. как и в нормальном режиме).

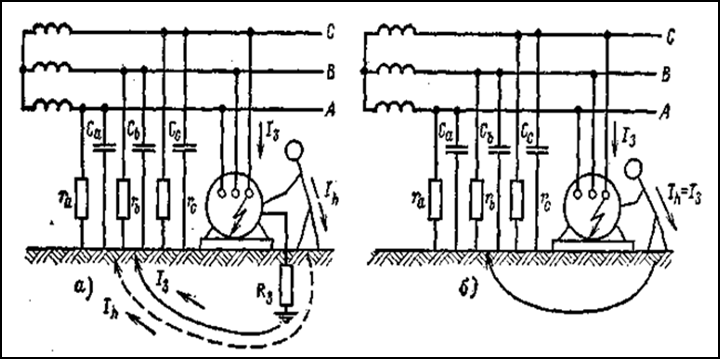

Прикосновение к корпусу электроустановки, оказавшемуся под напряжением:

а) - при наличии заземлении;

б) - при отсутствии заземления.

Напряжение на корпусе электроустановки при наличии заземления будет равно U_к=I_з *R_з ,

При прикосновении человека к корпусу только часть тока замыкания на землю будет проходить через тело человека, т. е. ток через тело человека зависит от тока замыкания на землю: I_h = f(I_з).

Если человек касается незаземленного корпуса, оказавшегося под напряжением, то через человека проходит весь ток замыкания на землю I_h = I_з.

Возможные последствия однофазного прикосновения.

Во всех случаях контур тока I_h замыкается либо через сопротивления утечки Z_ф (в сетях, изолированных от земли), либо через сопротивление заземления нейтрали источника электроэнергии R₀.
