РАЗДЕЛ 9. ФЕРМЫ



Фермой называется система стержней соединенных между собой в узлах и образующих геометрически неизменяемую конструкцию. При узловой нагрузке жесткость узлов несущественно влияет на работу конструкции, и в большинстве случаев их можно рассматривать как шарнирные. В этом случае все стержни ферм испытывают только растягивающие или сжимающие осевые усилия.

Фермы экономичнее балок по расходу стали, но более трудоемки в изготовлении. Эффективность ферм по сравнению со сплошностенчатыми балками тем больше, чем больше пролет и меньше нагрузка.

Фермы бывают плоскими (все стержни лежат в одной плоскости) и пространственными.

Плоские фермы воспринимают нагрузку, приложенную только в их плоскости, и нуждаются в закреплении их связями. Пространственные фермы образуют жесткий пространственный брус, воспринимающий нагрузку в любом направлении (рис.9.1).






Рис. 9.1. Плоская (а) и пространственная (б) фермы



Основными элементами ферм являются пояса, образующие контур фермы, и решетка, состоящая из раскосов и стоек (рис. 9.2). Соединение элементов в узлах осуществляется путем непосредственного примыкания одних элементов к другим (рис 9.3, а) или с помощью узловых фасонок (рис. 9.3, б). Элементы ферм центрируются по осям центра тяжести для снижения узловых моментов и обеспечения работы стержней на осевые усилия.

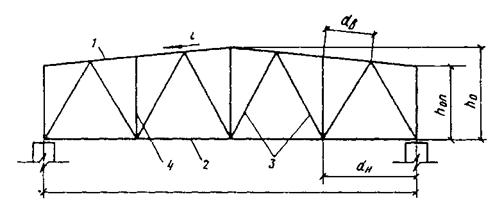

Рис. 9.2. Элементы ферм

1 – верхний пояс; 2 – нижний пояс; 3 – раскосы; 4 - стойки

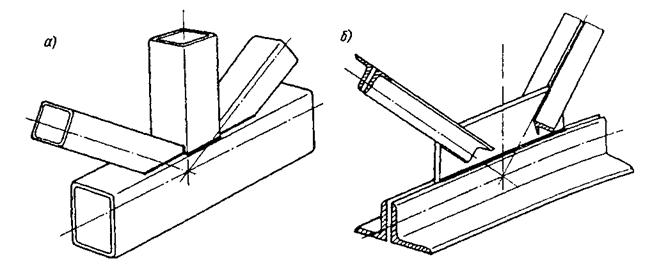

Рис. 9.3. Узлы ферм

а – с непосредственным примыканием элементов; б – на фасонках



(dв – панель верхнего пояса, dн – нижнего), а расстояние между опорами

– пролетом (l).
