Подбор сечения растянутых элементов

Предельное состояние растянутых элементов определяется их разрывом , где - временное сопротивление стали, или развитием чрезмерных пластических деформаций , где - предел текучести стали.

Стали с нормативным пределом текучести кН/см² имеют развитую площадку текучести (см. гл.1), поэтому несущая способность элементов из таких сталей проверяется по формуле

(9.7)

где - площадь сечения нетто.

Для элементов, выполненных из сталей, не имеющих площадку текучести (условный предел текучести Ơ₀₂ > 44кН/см²), а также, если эксплуатация конструкции возможна и после развития пластических деформаций, несущая способность проверяется по формуле:

(9.8)

где - расчетное сопротивление, определенное по временному сопротивлению;

- коэффициент надежности при расчете по временному сопротивлению.

В практике проектирования расчет растянутых элементов проводится по формуле (9.7).

При проверке растянутого элемента, когда несущая способность определяется напряжениями, возникающими в наиболее ослабленном сечении (например, отверстиями для болтов), необходимо учитывать возможные ослабления и принимать площадь нетто.

Требуемая площадь нетто растянутого элемента определяется по формуле

(9.9)

Затем по сортаменту выбирают профиль, имеющий ближайшее большее значение площади.

Пример 9.2. Требуется подобрать сечение растянутого раскоса фермы по расчетному усилию N =535кН. Материал сталь – сталь С245; R_y = 24кН/см²; γ_с = 0,95

Требуемая площадь сечения А_тр = 535/(24. Сечение не ослаблено отверстиями.

Принимаем два равнополочных уголка 90x7; А = 12,3= 24,6см2 > А_тр.

9.11. Подбор сечения элементов ферм, работающих на действие продольной силы и изгиб (внецентренное растяжение и сжатие)

Предельное состояние внецентренно растянутых элементов определяется чрезмерным развитием пластических деформаций в наиболее нагруженном состоянии. Их несущая способность определяется по формуле (см. гл.2).

(9.10)

Пример 9.3. Подобрать сечение растянутого нижнего пояса при действии на него внеузловой нагрузки в середине длины панели (рис.9.13, а) F=10кН. Осевое усилие в поясе N=800кН. Расстояние между центрами узлов d=3м. Материал конструкции – сталь С245;R_y=24кН/см². Коэффициент условий работы γ_с=0,95.

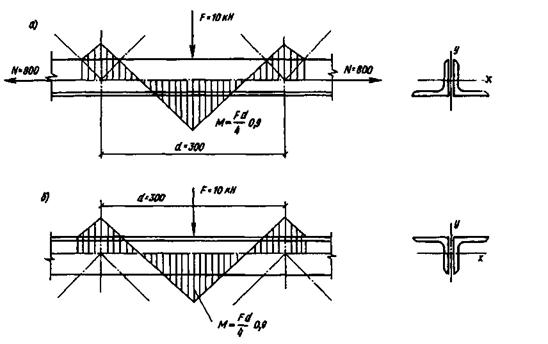

Рис. 9.13. К примеру 9.3 и 9.4

Подбираем сечение элемента из условия его работы на растяжение по формуле (9.9); A_тр=800/(24= 35,1см².

Принимаем сечение из двух уголков 125х9; А=22=44см²; моменты сопротивления для обушка W^об_x и пера W^п_x равны:

W^об_x = 327/3,4 = 192,4 см2; W^п_x =327/(12,5 – 3,4) = 72 см2

Момент с учетом неразрезности пояса М = (Fd / 4)0.9 = (10/4)0.9 = 675 кН см.

Проверка несущей способности пояса: по табл.5 приложения для сечения из двух уголков n = 1, c = 1.6.

Пол формуле (9.10) для растянутого волокна (по обушку)

800 / (44= 0,893 < 1;

для сжатого волокна (по перу)

800 / (44= 0,54 < 1

Принятое сечение удовлетворяет условию прочности.
