ЭРОДРОМНЫЕ СРЕДСТВА СНАБЖЕНИЯ

САМОЛЕТОВ КИСЛОРОДОМ

На самолетах, предназначенных для полетов на больших высотах, имеется определенный запас кислорода, который расходуется в случае разгерметизации салонов (кабин). Кислород может содержаться на борту самолета в газообразном или в жидком состоянии.

Для зарядки самолетных систем газообразным кислородом обычно применяют автомобильные кислородно-зарядные станции (АКЗС). Зарядка систем жидким кислородом

осуществляется от транспортных резервуаров жидкого кислорода (ТРЖК).

Средства зарядки газообразным кислородом. В авиации находят применение АКЗС-40, АКЗС-6, АКЗС-75М, характеристики которых приведены в табл. 10.2.

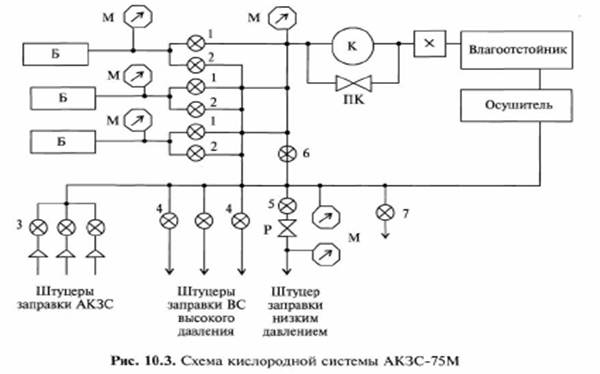

Все АКЗС имеют практически одну и ту же принципиальную схему (рис. 10.3). Здесь кислородные баллоны разделены на три батареи Б по семь баллонов в каждой. Давление в батареях измеряется манометрами.

Зарядка кислородом баллонов АКЗС осуществляется от внешнего источникакислорода через открытые вентили 2 м 3.

Для заправки кислородной системы ВС от АКЗС методом перепуска открываются вентили 2 ж 4 (для системы высокого давления кислорода 150 МПа) или вентили 2 и 5(для системы низкого давления кислорода 30 МПа).

Средства и процессы технического обслуживания АЭС и ПНК Когда давление в баллонах становится недостаточным, следует закрыть вентили 2, открыть вентили 1 и включить

кислородный компрессор К, который имеет привод от автомобильного двигателя АКЗС.

В этом случае кислород из баллонов поступает в компрессор, где он сжимается до давления 150 МПа, затем охлаждается в холодильнике X, освобождается от влаги во влагоотстойнике и, после поглощения водяных паров в осушителе, поступает к заправочным вентилям 4 и 5.

Перепускной клапан ПК не допускает превышения заданного давления кислорода за компрессором. Вентиль 6 (в сочетании с вентилем 7) может использоваться при замерзании вентиля 2

Для получения низкого давления в систему включен редуктор Р.

Транспортные резервуары заправки жидким кислородом (ТРЖК). Они представляют собой сосуды Дюара, расположенные на автомобильных прицепах.

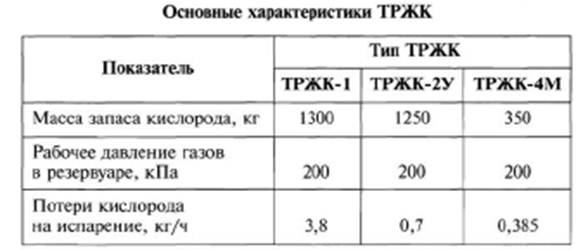

Основные характеристики транспортных резервуаров приведены в табл. 10.3.

Таблица 10.3

Контрольные вопросы и задания

1. Дайте классификацию аэродромных средств технического Г служивания.

2. Назовите виды, состав и характеристики аэродромных средств централизованного электроснабжения ВС.

3. Назовите типы, состав и характеристики мотор-генераторных установок электроснабжения ВС.

4. Приведите сравнительные характеристики автомобильных передвижных электроагрегатов (АПА).

5. Назовите типы и характеристики аккумуляторных зарядных станций.

6. Расскажите о работе схемы АКЗС-75М.

7. Как обеспечить технику безопасности при работе с газооб­разным кислородом?

8. Как обеспечить технику безопасности при работе с жидким кислородом?

9. Назовите типы и характеристики резервуаров жидкого кис­лорода.
