Компоненты АСУТП

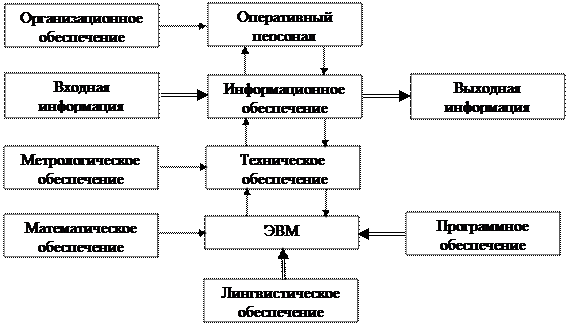

Структура взаимосвязи всех видов обеспечения




1. Оперативный персонал (слесари КИП, технологи, операторы, электрики) – обслуживает систему в режиме нормального функционирования.

2. Организационное обеспечение – совокупность документов, определяющих порядок и правила функционирования оперативного персонала (технологическая инструкция и регламенты ведения процесса, инструкции по эксплуатации, описание АСУТП, правила поведения персонала, как в нормальном, так и в предаварийных ситуациях).

3. Информационное обеспечение – массивы данных входной и выходной информации (правила обмена информацией и классификация научно-технической информации, справочная и оперативная информация). Информационное обеспечение в целом должно обеспечивать полноту, непротиворечивость, отсутствие избыточности и дублирование информации.

4. Техническое обеспечение – комплекс технических средств (КТС) необходимых для функционирования АСУТП и техническая структура АСУТП.

Ø Состав КТС:

- источники информации;

- преобразователи информации;

- средства локального регулирования;

- управляющий вычислительный комплекс;

- средства отображения информации;

- исполнительное устройство;

- средства передачи информации в другие АСУ.

Ø Основные типы технических структур АСУТП

1. Централизованные структуры 2. Распределенные структуры
Системы, в которых вся информация поступает в единый центр, все технические средства за исключением источников информации и исполнительных устройств находится на операторском пульте Ряд автономных локальных подсистем, объединенных в единую систему сетью передачи данных и программным обеспечением
«+» удобство обслуживания; «-» сложность в технической реализации центрального звена для сложных систем АСУТП; «-» ошибки центрального звена резко влияют на работу всей системы «+» повышение надежности по сравнению с первой, т.к. есть возможность резервирования подсистем через сеть; «+» большая гибкость при создании и модернизации систем; «+» возможность наращивания систем.
Применение целесообразно для компактных АТК с умеренным требованием к надежности Применение целесообразно для территориально распределенных по технологическому участку объектов

5. Программное обеспечение (ПО) – совокупность программ и эксплуатационной программной документации, обеспечивающих реализацию функций АСУТП и функционирование КТС.

Общее ПО Специальное ПО
Поставляется со средствами вычислительной техники: операционная система, СУБД, служебные и транслирующие программы, программы отладки, библиотеки стандартных программ Разрабатывается: - на базе и с использованием общего ПО; - на языке высокого уровня, для которого в общем ПО предусматривается транслятор на машинном языке (характерны – режим реального времени и мультипрограммный режим); - на базе математического обеспечения (для хим. предприятий сложность создания адекватной мат. модели).
Служит для организации функционирования КТС, т.е. для реализации вспомогательных функций Совокупность специально разработанных программ, реализующих информационные и управляющие функции конкретной АСУТП

6. Математическое обеспечение – совокупность математических методов, моделей и алгоритмов для решения задачи обработки информации и управления данным ТОУ. Реализуется в специальном программном обеспечении. Включают алгоритмы сбора, обработки и представления информации, алгоритмы управления и математические модели соответствующих ТОУ, алгоритмы локальной автоматизации.

7. Метрологическое обеспечение – совокупность работ, проектных решений, технических и программных средств, а также организационных мероприятий, направленных на обеспечение заданной точности измерения. Применяется на всех стадиях создания и функционирования АСУТП:

Этап создания Этап эксплуатации
Осуществление выбора соответствующих технических средств, их резервирование для обеспечения единства измерений и их точности при заданных условиях эксплуатации Анализ состояния информационных измерительных средств
Программными решениями обеспечивается фильтрация измеренных данных и сбор достоверных знаний. Метрологическая аттестация заданных средств измерения
Определение вида и порядка метрологической аттестации информационных измерительных систем Разработка мероприятий по повышению уровня и совершенствованию средств измерения и контроля.

8. Лингвистическое обеспечение – совокупность языковых средств для общения оператора с ЭВМ, в частности для описания работы с данными.



Локальные системы автоматизации технологических процессов (ЛСАТП)

ЛСА – системы нижней ступени автоматизации. ЛСА характеризуются:

- показателем эффективности ведения процесса;

- целью управления процессом которая формируется как обеспечение показателя эффективности на заданном (оптимальном) уровне.

Основные функции ЛСА:

1. Информационная функция – сбор. Преобразование и хранение информации, обнаружение отклонения технологических параметров от регламентного значения.

2. Управляющая функция – реализация автоматического регулирующего воздействия, осуществление автоматической блокировки, защиты и реализации ручного управляющего воздействия.
