Вопрос 3.7: Сепараторы центробежные (гидроциклонные)

Сепараторы этого типа применяются на замерных установках типа "Спутник" для отделения нефти от газа при измерении их количества по каждой скважине. К этому типу относятся двухфазные и реже трехфазные сепараторы, обеспечивающие эффективную сепарацию нефти от газа вследствие изменения направления потока и применения механических каплеуловителей газа.

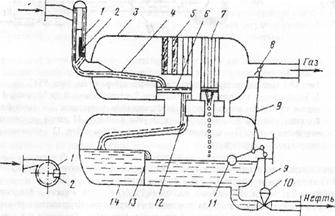

Рис. 12 Схема циклонного двухемкостного сепаратора.

1- гидроциклонная головка; 2 - направляющий козырек; 3 - верхняя емкость; 4, 12 - сливные пол­ки; 5 - уголковые каплеуловители; 6 - разбрызгиватель; 7 - жалюзийная кассета; 8 - заслонка; 9 -тяги; 10 - исполнительный механизм; 11 - датчик уровнемера поплавкового типа; 13 - успокоитель уровня жидкости; 14 - нижняя емкость.

Разделение нефти и газа происходит в гидроциклонной головке 1, затем на сливных полках 4 и 12 верхней 3 и нижней 14 емкостей, а интенсифицируется процесс с помощью уголкового разбрызгивателя 6. Газонефтяная смесь в гидроциклонную головку поступает тангенциально. За счет возникающей центробеж­ной силы нефть отбрасывается на стенку головки, а газ, как более легкий, сосредотачивается в централь­ной ее части. Нефть и газ из головки за счет козырька 2 поступают раздельно. Выделившийся газ освобо­ждается от капелек нефти в уголковом каплеуловителей 5 и в жалюзийной кассете 7.

Гидроциклонными сепараторами оборудованы все "Спутники", после которых газ направляется сно­ва в сборный коллектор, перемешивается с нефтью и транспортируется с ней по коллектору до первой ступени сепарации.
