Системы передачи недокументированной информации

Модемы

Каналы связи

Каналы связи (КС) являются общим звеном любой системы передачи информации. По фи­зической природе каналы связи делятся следующим образом:

• механические — используются для передачи материальных носителей информации;

• акустические — передают звуковой сигнал;

• оптические — передают световой сигнал;

• электрические — передают электрический сигнал.

Электрические каналы связи могут быть проводные и беспроводные (или радиоканалы).

По форме представления передаваемой информации каналы связи делятся на аналого­вые и дискретные. По аналоговым каналам передается информация, представленная в непрерывной форме, т.е. в виде непрерывного ряда значений какой-либо физической вели­чины. По дискретным каналам передается информация, представленная в виде дис­кретных (цифровых, импульсных) сигналов той или иной физической природы.

В системах административно-управленческой связи чаще всего используются электри­ческие проводные каналы связи. По пропускной способности их можно классифицировать на виды:

• низкоскоростные, скорость передачи информации в которых от 50 до 200 бод; это дис­кретные (телеграфные) каналы связи, как коммутируемые (абонентский телеграф), так и некоммутируемые;

• среднескоростные, использующие аналоговые (телефонные) линии связи; скорость передачи в них от 300 до 9600 бод, а в новых стандартах МККТТ до 33600 бод (стан­дарт V.34 бис);

• высокоскоростные (широкополосные), обеспечивающие скорость передачи информа­ции выше 36000 бод; по этим каналам связи можно передавать и дискретную, и анало­говую информацию.

Физической средой передачи информации в низкоскоростных и среднескоростных КС обычно являются группы либо параллельных проводов, либо скрученных проводов, называ­емых витая пара (скручивание проводов уменьшает влияние внешних помех).

В широкополосных КС используются коаксиальные кабели, оптоволоконные кабели, радиоволноводы. К широкополосным относятся и беспроводные радиоканалы связи. Воз­можности широкополосных каналов связи огромны. Например, по одному каналу-радио­волноводу для миллиметровых волн можно одновременно организовать несколько сот тысяч телефонных каналов, несколько тысяч видеотелефонных и около тысячи телевизион­ных, при этом скорость передачи может составлять несколько миллионов бод. Не меньшие возможности и у волоконно-оптических каналов.

Следует особо отметить, что телефонный канал связи является более узкополосным, нежели телеграфный, но скорость передачи данных по нему выше ввиду обязательного наличия специального устройства согласования — модема. Модем выполняет следующие функции:

• при передаче — преобразование широкополосных импульсов (цифрового кода) в узко­полосные аналоговые сигналы (амплитудно-, частотно- или фазомодулированные);

• при приеме — фильтрацию принятого сигнала от помех и детектирование, т.е. обрат­ное преобразование узкополосного аналогового сигнала в цифровой код. Благодаря фильтрации сигнала повышается помехоустойчивость, что, в свою очередь,

позволяет увеличивать пропускную способность системы. Модемы, выпускаемые промыш­ленностью, различаются:

• конструкцией — автономные и встраиваемые в аппаратуру;

• интерфейсом с КС — контактные и бесконтактные (аудио);

• назначением — для разных каналов связи и систем (например, для систем передачиданных — модемы, для систем передачи факсов — факс-модемы);

• скоростью передачи — существует стандарт скоростей (шкала) передачи данных, соответствующий стандарту протоколов (алгоритмов управления) МККТТ для телефон­ных КС; он включает следующие скорости (в бодах): 300, 600, 1200, 2400, 4800, 9600, 12 000,14 400, 16 800, 19 200, 28 800, 33 600.

Примечание. Стандартные скорости при передаче факсов примерно в 2 раза ниже, чем при передаче данных, ввиду иных протоколов передачи.

Классификация систем административно-управленческой связи

Системы передачи весьма разнообразны; их можно классифицировать по целому ряду при­знаков, таких, как назначение, способ соединения, способ передачи, вид канала связи и т.д. (рис. 7.8).

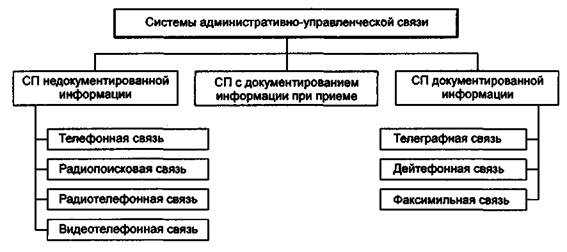

Рис. 7.8. Классификация систем административно-управленческой связи

В СП документ up ованной инф орм ации передача ведется с "документа на документ". У передающего абонента информация может либо автоматически считывать­ся с заранее сформированного документа, либо (при ручном вводе) параллельно регистрир­оваться на первичный документ; у принимающего абонента предусмотрена обязательная регистрация поступающей информации, исключая случаи непосредственного ее ввода в вы­числительную систему, где она и запоминается (создается электронный документ).

В СП недокументированной информации не предусматривается обяза­тельная регистрация информации на документ ни у передающего, ни у принимающего абонента, хотя при желании такая регистрация может быть выполнена с привлечением дополнительных технических средств.

В СП с документированием информации при приеме обязатель­ное документирование информации на передающем конце не предусматривается. Информа­ция передается непосредственно от автоматических датчиков, счетчиков, установленных на технологических агрегатах и другом производственном оборудовании, полуавтоматических устройств ввода информации, пультов ввода и т.п. Регистрация сообщения на документ обязательна лишь у принимающего абонента.
