Сигнальные модули стандартного исполнения
|
|
|
|
Они включают в свой состав модули ввода, вывода, ввода-вывода дискретных или аналоговых сигналов.
Сигнальные модули могут использоваться во всех модификациях программируемого контроллера SIMATIC S7-300, а также в станциях распределенного ввода-вывода SIMATIC ET 200M.
Модули ввода дискретных сигналов SM 321 для преобразования входных дискретных сигналов контроллера в его внутренние логические сигналы,
Количество входов: модификации на 8, 16, 32.
Длина кабеля, не более:
- обычного 600 м;
- экранированного 1000 км.
Размер 40х125х117
Типовой пример схемы подключения внешних цепей (может быть и другой, зависит от модификации) приведен на рис. 8.3.

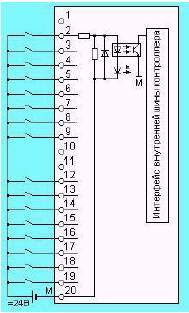

Рисунок 8.3 – Пример схемы подключения внешних цепей модуля ввода дискретных сигналов SM 321
|
|
|
|
|
