Пример расчета заклепочного соединения

Пример 1. Рассчитать заклепочное соединение (рис. 1.8,а), нагруженное статической осевой растягивающей силой Q=74*10³ н.

Материал полосы и проушины – сталь Ст.3. Отверстия под заклепки сверленые.Ширина проушины b=100мм, толщина полосы s=6 мм.

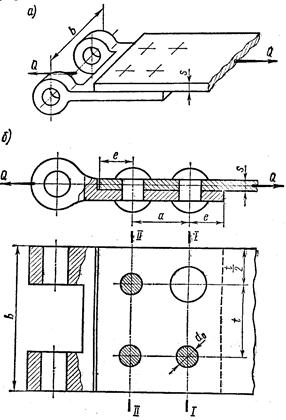

Рис. 1.8. Пример соединения полосы с проушиной

Решение. 1. Принимаем для соединения полосы с проушиной двухрядный заклепочный шов внахлестку. Назначаем φ=0,75 (cтp. 21)

2. Определяем размеры сечения проушины с учетом ослабления ее отверстиями под заклепки. По табл. 1.2 для стали Ст. 3 [σ]_р= 160 н/мм2.

По формуле (1.12) необходимая площадь сечения проушины

Принимаем толщину проушины равной толщине полосы, тогда ширина проушины

3. Определяем размеры элементов шва.

а) По формуле (1.5) диаметр отверстий под заклепки

Принимаем заклепки с полукруглой головкой, изготовленные из стали Ст. 3. По табл. 1.1 назначаем: диаметр заклепок d=12 мм, диаметр отверстий d₀=13 мм.

б) По формуле (1.6) шаг шва t=(3/6)·d₀=(3/6)·13=39/78 мм.

Чтобы разместить по ширине проушины целое число шагов (см. рис. 1.8), принимаем t=55 мм.

в) По формуле (1.8) расстояние от края полосы до оси заклепки

e=1,65d₀=1,65·13=21,4 мм

принимаем е =22 мм.

г) По формуле (1.9) расстояние между рядами заклепок

а≥0,6t -0,6-55 - 33 мм,

принимаем а =35 мм.

4. Из условий прочности на срез и смятие определяем число заклепок z. Из табл. 1.2 для заклепок стали Ст. 3

= 140 н/мм², = 320 н/мм².

По формуле (1.1)

По формуле (1.2)

Принимаем z= 4.

5. Разрабатываем конструкцию заклепочного шва (см. рис. 1.8 б). Окончательно принимаем ширину проушины и полосы

b=2t=2·55=110 мм.

6. Заклепочное соединение проверяем:

а) на растяжение проушины и полосы. Для полосы опасным является (сечение I—I, ослабленное двумя отверстиями (m=2), в этом сечении возникает продольная сила Ni=Q (В сечении II-II полоса также ослаблена двумя отверстиями, но в этом сечении.N_II=0,5Q).

По формуле (1.3) расчетное напряжение растяжения в сечении I-I

,

что удовлетворяет условию ,

б) на срез заклепками краев полосы или проушины. По табл. 1.2 для стали Ст.З

Усилие, приходящееся на одну заклепку,

По формуле (1.4) расчетное напряжение среза

что удовлетворяет условию .

Задача 1. Из условий прочности на срез и смятие заклепок определить допускаемую осевую статическую нагрузку [Q] для соединения двух равнобоких уголков 50х50х5 с косынкой (см. рис. 1.7). Материал уголков, косынки и заклепок сталь Ст. 3. Диаметр заклепок d=10 мм, отверстия продавленные. Толщина косынки s=7 мм. Число заклепок z=3.

Ответ. [Q] =55,2·103 н при d₀=11 мм.

Контрольные вопросы

1. Изложите последовательность проектного расчета прочных заклепочных швов.

2. Какие рекомендации должен учитывать конструктор при разработке конструкции заклепочного шва?

3На рис. 1.8 укажите опасное сечение на растяжение пружины.
