Требования к основным элементам демодулятора

Идеальный АО должен обеспечивать постоянную амплитуду выходного сигнала U _вых независимо от амплитуды входного сигнала U _вх (прямая 1 на рис. 3). Реальный АО имеет амплитудную характеристику (АХ) (кривая 2 на рис. 3) близкую к идеальной при входных амплитудах, превышающих некоторое пороговое значение U _п. При U _вх < U _п реальный АО работает как усилитель. Реальные схемы содержат двухсторонние ограничители, идентичные для положительных и отрицательных полуволн.

Частотный детектор и ВУ должны иметь соответственно линейные передаточную и амплитудную характеристики, иначе они будут вносить большие переходные шумы группового тракта в ТФ каналы. Границы линейного участка передаточной (демодуляционной) характеристики ЧД (рис. 4) задает размах частоты на его входе. Он совпадает с размахом частоты на выходе ЧМД. Степень линейности принято оценивать по КНИ для всего группового тракта участка РРЛ. Для получения большого выходного сигнала ЧД предпочтительна демодуляционная характеристика с большой крутизной. Однако на практике высокая линейность этой характеристики достигается за счет снижения ее крутизны. Поэтому крутизна демодуляционных характеристик реальных ЧД обычно невелика. Ее значение подбирают таким образом, чтобы обеспечить достаточно высокое соотношение сигнал-шум на выходе ВУ (75…80 дБ), при котором доля ТШ демодулятора в ТФ канале незначительна.

Часто используется схема балансного ЧД с двумя взаимно расстроенными контурами, имеющая и другие названия: частотный дискриминатор или линейный частотный детектор (ЛЧД).

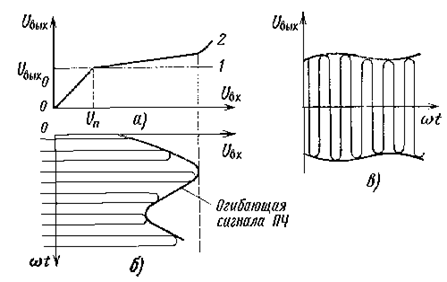

Рис. 3. К пояснению работы амплитудного ограничителя:

а — амплитудная характерисгика; б — сигнал на входе АО положительных полуволн;

в — сигнал на выходе блока АО

Рис. 4. Демодуляционная характеристика ЧД
