Объекты, атрибуты и ключи

Далее модель развивается путем определения атрибутов для каждого объекта. Атрибуты объекта – это элементы данных, относящиеся к определенному объекту, которые должны сохраняться. Анализируем составленный словарь данных, выделяем в нем объекты и их атрибуты, расширяем словарь при необходимости.

Следует обратить внимание, что несколько элементов отсутствуют. Опущена регистрационная информация, упомянутая в функциональной спецификации. Как ее учесть, вы подумаете самостоятельно и доработаете предложенный пример. Но более важно то, что пока отсутствуют атрибуты, необходимые для связи объектов друг с другом. Эти элементы данных в ER-модели не представляются, так как не являются, собственно, «натуральными» атрибутами объектов. Они обрабатываются по-другому и будут учтены в реляционной модели данных.

Реляционная модель характеризуется использованием ключей и отношений. Существует отличие в контексте реляционной базы данных терминов relation (отношение) и relationship (схема данных). Отношение рассматривается как неупорядоченная, двумерная таблица с несвязанными строками. Схема данных формируется между отношениями (таблицами) через общие атрибуты, которые являются ключами.

Существует несколько типов ключей, и они иногда отличаются только с точки зрения их взаимосвязи с другими атрибутами и отношениями. Первичный ключ уникально идентифицирует строку в отношении (таблице), и каждое отношение может иметь только один первичный ключ, даже если больше чем один атрибут является уникальным. В некоторых случаях требуется более одного атрибута для идентификации строк в отношении. Совокупность этих атрибутов называется составным ключом.

В других случаях первичный ключ должен быть специально создан (сгенерирован). Например, в отношение «Туристы» имеет смысл добавить уникальный идентификатор туриста (код туриста) в виде первичного ключа этого отношения для организации связей с другими отношениями БД.

Другой тип ключа, называемый внешним ключом, существует только в терминах схемы данных между двумя отношениями. Внешний ключ в отношении – это атрибут, который является первичным ключом (или частью первичного ключа) в другом отношении. Это – распределенный атрибут, который формирует схему данных между двумя отношениями в БД.

Для проектируемой БД расширим атрибуты объектов кодовыми полями в качестве первичных ключей и используем эти коды в отношениях БД для ссылки на объекты БД следующим образом (табл. 2).

Построенную схему БД еще рано считать законченной, так как требуется ее нормализация. Процесс, известный как нормализация реляционной БД, используется для группировки атрибутов специальными способами, чтобы минимизировать избыточность и функциональную зависимость.

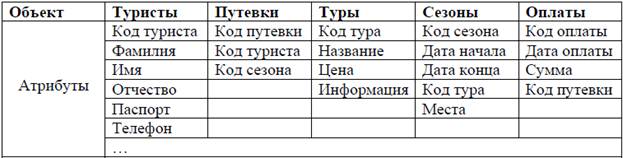

Таблица 2 Объекты и атрибуты БД с расширенными кодовыми полями
