Принудительная синхронизация

Этот способ получил название иерархического способа и показан на рис. 3. В этом случае создается иерархическая система синхронизации (желательно совпадающая по структуре с иерархией сети коммутации), где узлы верхнего уровня передают эталонную частоту узлам нижнего уровня. Это возможно двумя способами — прямым и косвенным. При прямом способе выделяется отдельная линия синхронизации. Такой подход по сути де­ла образует сеть синхронизации. При косвенном способе опорный генератор нижнего уров­ня синхронизируется от генератора верхнего уровня по информационным каналам, выделяя тактовые импульсы из цифрового потока данных и речи, как это было описано в предыду­щих разделах.

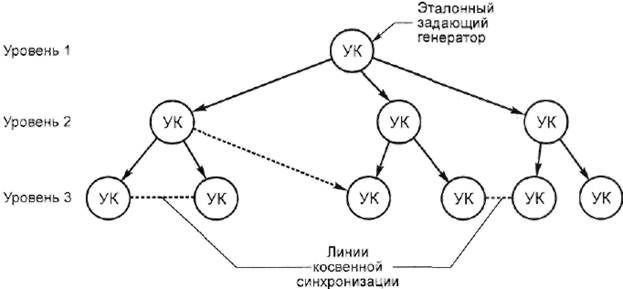

Рис. 3 Принудительная синхронизация систем коммутации

На реальных сетях применяется смешанный способ: некоторые из узлов сети синхрони­зируются прямым способом, некоторые — косвенным (показано пунктиром на рис. 3), что определяется путем технико-экономического анализа.

Все подстанции одной станции и все абонентские системы цифрового уплотнения при­меняют систему принудительной синхронизации от станции, которую называют «заворот по тактовой частоте». Она показана на рис. 4.

Рис. 4 Стык между линией абонентской системы уплотнения и цифровой станцией

На этом рисунке показана абонентская система уплотнения с приемником (Прм), пе­редатчиком (Прд) и станция с аналогичным оборудованием. Станция посылает поток ре­чевой информации и данных, синхронизированный по частоте со своим опорным генера­тором. Используя этот поток, абонентская система производит синхронизацию своего ге­нератора и отвечает цифровым потоком. Этот поток содержит все искажения, которые имеют место при передаче от станции к абонентской системе, в частности искажение фа­зы из-за времени распространения. Для того, чтобы предотвратить искажения на стороне станции при приеме входящего потока, содержащего прошедшую по «петле» тактовую последовательность, используют «эластичную память», как это показано на рис. 3.35. Это позволяет выполнять процедуру восстановления тактовой частоты только на стороне станции, что упрощает аппаратуру, стоящую на подстанции
