Клиновые приводные ремни

КЛИНОРЕМЕННАЯ ПЕРЕДАЧА

Клиноременная передача применяется в виде открытой передачи и работает с одним или несколькими ремнями (см. рис. Р.1, б). В этой передаче благодаря клиновой форме канавки на шкиве сила сцепления ремня со шкивом больше, чем в плоскоременной, вследствие чего клиноременной передачей можно передавать большую мощность, допускать меньшее межосевое расстояние А и меньший угол обхвата α₁ (см. рис. Р.1).

Недостатками клиноременной передачи в сравнении с плоскоременной является меньшая долговечность ремней вследствие значительной их толщины, более низкий к.п.д. и большая стоимость шкивов.

Клиноременные передачи рекомендуются при: малых межосевых расстояниях, больших передаточных числах, в вертикальном расположении осей валов.

Скорость ремней клиноременной передачи не должна превышать 30 м/сек, так как при больших скоростях клиновые ремни вибрируют. Наибольшую нагрузку клиновые ремни передают при v=20 —: 25 м/сек. Невыгодны скорости меньше 5 м/сек.

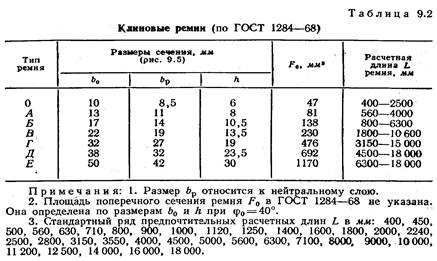

Для приводов общего назначения по ГОСТ 1284 — 68 клиновые ремни выпускают семи сечений (О, А, Б, В, Г, Д, Е) в виде бесконечных колец (табл. Р.2).

Кроме того, по ГОСТ 5813 — 64 для автомобилей, тракторов и комбайнов выпускают вентиляторные клиновые ремни пяти сечений (1; 2; 3; 4; 5).

По конструкции клиновые ремни бывают двух типов: кордтканевые (рис. Р.5, а) и кордшнуровые (рис. Р.5, б). Во-первых, корд состоит из нескольких рядов ткани, расположенных в зоне нейтрального слоя ремня. Во-вторых, выше и ниже корда расположены резиновые прослойки. Снаружи ремень завернут в два-три слоя прорезиненной ткани. Кордтканевые ремни применяют в приводах общего назначения.

~ Корд — прочная крученая нить из хлопчатобумажного или искусствен- ного волокна.

Рис. Р.5. Конструкции клиновых ремней

Более совершенными являются кордшнуровые ремни, в которых корд состоит из одного ряда толстых шнуров. Эти ремни более гибки и долговечны и предназначены для быстроходных передач. Замена текстильных нитей корда синтетическими волокнами или стальными тросами значительно повышает прочность ремней.

Все клиновые ремни в сечении имеют форму трапеции с углом профиля φ = =40^о в недеформированном состоянии. Расчетная длина L клинового ремня соответствует длине по нейтральному слою.
