Автотрассировщик Pro Route

Вызов автотрассировщика производится по команде Options/Route и в появляющемся диалоговом окне в области Autorouter выбрать ProRoute. Данный автотрассировщик имеет большие возможности по сравнению с Quick Route и в этой связи имеет некоторые особенности настройки.

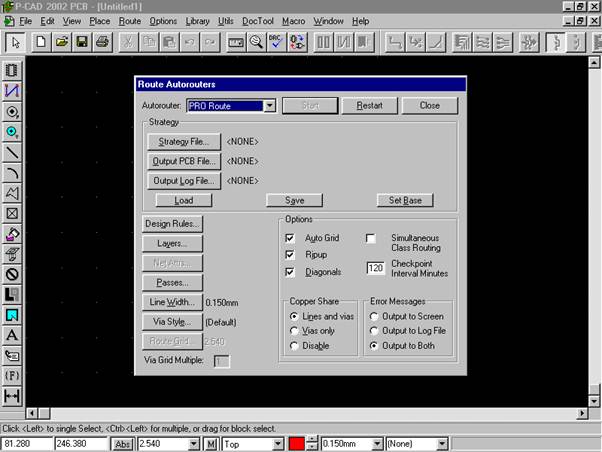

В слое Board должна быть указана область трассировки в виде контура, а в случае необходимости барьеры для трассировки. Диалоговое окно данного трассировщика представлено на рисунке 1.

Рисунок 1.

При включенном флажке RipUp разрешается разрывать ранее проведённые связи, при включенном флажке Diagonals разрешается прокладка участков трасс под углом 45 градусов.

В окне CheckPoint Interval Minutes устанавливается интервал времени в минутах между моментами сохранения файла результатов трассировки.

Настойка проходов автотрассировщика осуществляется при помощи клавиши Passes (только при сброшенном флажке Auto passes selection). Существуют следующие виды проходов:

- Wide Via Fanout (SMD) - обеспечивает подключение стрингеров к SMD элементам, которые заканчиваются переходным отверстием и подключаются к другим трассам, имеющим атрибут Width.

- Via Fanout (SMD) - стрингеры для всех SMD элементов.

- Wide Initial - трассировка широких цепей (количество переходных отверстий не более трёх)

- Wide Comprehensive - трассировка широких цепей без ограничения переходных отверстий

- Memory - трассировка с подключением шин данных к микросхемам памяти, трассы располагаются в одном слое с минимальными смещениями по вертикальной и горизонтальной сетке

- Initial - выполнение простых соединений стандартной ширины с количеством переходных отверстий не более 3, не разрешается разводка по диагонали

- Comprehensive - трассировка сложных трасс с количеством переходных отверстий не более 6, трассы располагаются как угодно

- Exhanstive - сложные трассы без ограничений

- Iterative (Rip-Up) - основной итерационный алгоритм прокладки трасс, позволяет разрывать ранее проложенные трассы, перекраивать их с целью улучшения для разводки следующих цепей. Нужное число проходов (<10) устанавливается в окне Max Iterative Passe в области Pass Counts

- Manufacturing - проход оптимизирует результаты трассировки для обеспечения технологичности платы. Трассы спрямляются, удаляются лишние переходные отверстия. Нужное число проходов (<10) устанавливается в окне Manufacturing Passe в области Pass Counts

- Final Manufacturing - повышает технологичность платы - если разрешена диагональная трассировка, то прямоугольные изломы трассы могут быть заменены диагональными.

В области Copper Share разрешается Т-образная трассировка:

- Lines and Vias - разрешает Т-образное соединение с ближайшей контактной площадкой, переходным отверстием или любым другим фрагментом той же цепи

- Vias only - Т-образное только с ближайшим переходным отверстием или контактной площадкой той же цепи

- Disable - разрешает Т-образные соединения только с ближайшей контактной площадкой.
