Непосредственное соединение блоков

Для этого способа соединения. Для этого способа соединение блоков (рис. 10) характерно соединение блоков непосредственно друг с другом без использования центрального коммутационного поля. Тогда каждый модуль имеет пучок линий или цифровых трактов, соединяющих его с каждым другим модулем. Внутри модуля находятся в требуемом объеме ступени кон­центрации и смешивания. Последняя предназначена для доступа к необходимому пучку ли­ний. При установлении соединения внутри модуля должно быть определено направление (номер модуля), в котором устанавливается соединение. Кроме этого речь идет о разделен­ных пучках, т.е. вся нагрузка разбивается по различным направлениям. В этом случае сни­жается использование межстанционных линий: чем больше емкость станции (число моду­лей), тем меньше пучки линий, что неудобно при наращивании.

Решение без применения коммутационного поля допускалось в первых вариантах сис­темы Linea UT фирмы Italtel. Была принята величина модуля 2000 номеров, максимальное количество модулей составляло 16.

Станция с применением центрального коммутационного поля

Для межмодульной коммутации с использованием всех выходов модулей устанавливают коммутационное поле. Последнее требует установки специального устройства для управления коммутацией, как это показано на рис. 2.17, а.

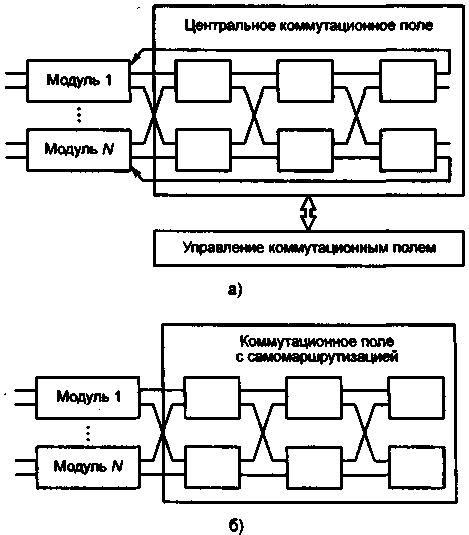

Рис. 11 Децентрализованное управление:

а) с применением процессора коммутационного поля

б) без применения процессора коммутационного поля и односторонним коммутационным полем
