VIII.3. Пандусы




Для связи между различными уровнями и этажами в общественных и промыш­ленных зданиях наряду с лестницами используют пандусы — плоские наклонные конструкции без ступеней. Пандусам придают уклон от 5 до 12° (1/12...1/5). При больших уклонах пользоваться пандусом трудно из-за возникающего скольжения. Пандусы с малым уклоном вызывают большие потери полезной площади здания.

Пандусы могут быть одно- и двухмаршевые, прямо- и криволинейные в пла­не (рис. УШ.б). Одномаршевые прямолинейные пандусы образуются наклонны­ми площадками, конструктивно связанными с междуэтажными перекрытиями и состоящими из тех же элементов (несущие балки, ребра жесткости, настилы). Отдельно стоящие пандусы устраиваются на собственных опорах. Чистый пол пандусов должен иметь нескользкую поверхность (асфальтовый, цементный, из релина, мастичный и др.).


Глава IX

Балконы, лоджии, эркеры

IX. 1. Балконы и лоджии

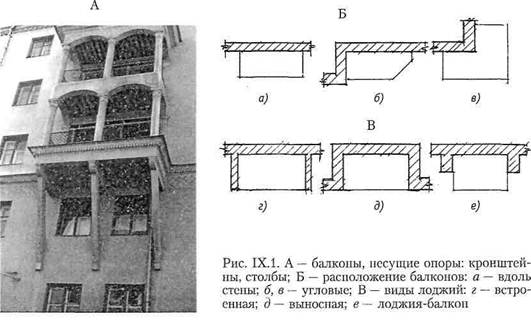

Балконами и лоджиями называют открытые поэтажные площадки жилых и общественных зданий, предназначенные для связи внутреннего пространства этих зданий с окружающей средой. С эстетической точки зрения балконы, лод­жии и эркеры, по существу, формируют рельеф фасада, т.е. являются одним из выразительных средств решения архитектуры многоэтажных зданий (рис. 1Х.1). Кроме того, иногда они используются и в противопожарных целях.

Различие между балконами и лоджиями состоит главным образом в наличии или отсутствии боковых стен. В балконах, при необходимости, могут применять­ся лишь легкие ветрозащитные экраны не на полную высоту этажа, что чаще всего бывает при группировке балконов смежных помещений. Наличие же боко­вых стен на полную высоту этажа (так называемых «щек») — отличительная особенность лоджий. Иными словами, балкон — это открытая площадка перед фасадной стеной (или стенами, при угловом положении балкона), а лоджия — это площадка, окруженная стенами с трех сторон — фасадной и боковыми (см. рис. IX. 1). Геометрическое место лоджий — выносное или встроенное; возможен


также третий вариант — лоджия-балкон {см. рис. 1Х.1 е). Геометрия планов пло­щадок балконов и лоджий может быть разнообразной — прямоугольной, полу­круглой, треугольной и т.п.

Конструктивное решение балконов и лоджий и их архитектурная вырази­тельность взаимосвязаны; возможны две схемы опирания балконной плиты на стену: консольное опирание стен (рис. 1X2 А) и опирание этой плиты на вне­шние опоры по балочной схеме (консоли, кронштейны, стойки, подвески и т.п.) (рис. 1X2 Б). Во втором случае архитектор располагает более разнообразным набором средств архитектурной выразительности, отсутствующим при исполь­зовании только консольной плиты. Кроме того эти две схемы опирания (А и Б) отличаются также размещением участка плиты в пределах толщины наружной стены (сравните Пк и Пб).

Рис. 1Х.2. Две основные схемы опирания балконных плит:

А — консольный вынос плиты Пк; Б — плита Пб на опорах, работающая по балочной схеме в

пролете Ьб

Вид по 1—1. Схема работы плит Пб и виды опор этой плиты: а — консоли; б — стойки; в, г —

подвески; д — боковые ограждения, подвешенные к поперечным стенам в виде кронштейнов


Рис. 1Х.З. Консольно опертые плиты Пк

А — консолыю-защемленная в стене плита: 1 — плита Пк; 2 — плита перекрытия; 3 — заклад­ные детали; 4— стержни 0 10...14 АШ, приваренные к закладным деталям; 5— Ь75х50х5; 6— анкер 0 10...14АШ 1 > 50 мм; 7— гидроизоляция; 8— плитки пола; 9— прокладка из эффективного утеплителя Б — консольный выступ плиты перекрытия:

10 — отверстия в перекрытии, заполненные вкладышами из утеплителя; 11 — арматурные кар­касы в теле плиты

Консольное опирание на стену конструктивно решается в двух вариантах: за­щемление плиты в несущей стене (так называемая «консольная заделка плиты») или консольный вынос плиты из междуэтажного перекрытия (не имеет значе­ния, несущая стена или ненесущая).

На рис. 1X3 А показан первый из этих вариантов: плита 1 под нагрузкой р работает как консоль; она опрокинется, если материал стены (особенно ее край­ние волокна) не обладает достаточной прочностью на смятие и, что еще важнее, если тыльная часть этой плиты не будет закреплена с помощью стержней-посред­ников (поз. 5) за междуэтажное перекрытие или заанкерена в стену (сеч. 1"—1"). Между железобетонными элементами обязательно укладывается эффективный утеплитель 9, препятствующий возникновению мостиков холода.

Второй способ — консольный вынос плиты-перекрытия (рис. 1X3 Б) (моно­литной или сборной крупноразмерной панели) осуществляется установкой в этой плите арматурных каркасов через 600...700 мм с устройством в этой плите пустотелых ячеек шириной 500...600 мм в пределах толщины плиты, заполняе­мых термовкладышами.

В отличие от рассмотренных консольных плит Пк другой способ опирания балконных плит Пб (т.е. плит, работающих по балочной схеме) на опорные эле-




менты (консоли и пр.) позволяет не заводить эти плиты в фасадную стену и исключить вопросы, связан­ные с возможностью образования мостиков холода.

Опорные элементы — консоли, кронштейны, навесные стенки и т.п. {см. рис. 1X2 Б) обычно крепятся к поперечным несущим стенам зданий или к стойкам наружного ряда ко­лонн каркасных зданий с помощью металлических креплений, деталей или железобетонных «зубьев» не­большой толщины, заводимых через ненесущую фасадную стену к несу­щим конструкциям. При этом в большинстве случаев вопросы тепло­защиты или не возникают, или реша­ются достаточно просто.

Рис. 1Х.4. Симфония балконов здания на Бе­говой улице в Москве; балкон из сборных железобетонных элементов

Материал балконных плит — же­лезобетон на бетоне класса не ниже В15. Толщина плит не менее 10 см. По плитам устраивается пол либо из керамических плит на растворе, либо из асфальтобетона, либо из цемент­ного раствора с железнением поверх­ности. Уклон пола от стены — 2 %.

Перед укладкой пола на плите укладывается слой гидроизоляции

на ширину не менее 40 см от стены. Примыкание к стене показано на рис. 1X3. В местах установки балконной двери обязателен порог 150 мм, но не менее 50 мм. Он необходим для предотвращения заливания комнаты дождем при вет­ре. Наружная часть плиты обязательно оканчивается капельником (рис. 1Х.5). Ширина балкона принимается:

— для консольных плит типа Пк в пределах 700... 1100 мм;

— при балочной схеме опирания плит (Пб) ширина балконных плит зависит только от «возможностей» опорных элементов — кронштейнов, карнизов и т.п., т.е. принимается около 1200... 1400 мм, а при выносных стойках устанавливается по архитектурным соображениям; при этом необходимо учесть, что в стойках возможны температурно-осадочные деформации, не согласующиеся с деформа­циями стен, вследствие чего для зданий выше 16-ти этажей отдельно стоящие опоры балконов применять не рекомендуется.

Весьма разнообразны решения карнизов и кронштейнов. Например, на рис. 1Х.2 д боковые ограждения решены в виде кронштейнов, а более интересные ре­шения тех же опорных элементов кронштейнов показаны на рис. 1Х.4 в виде оп-

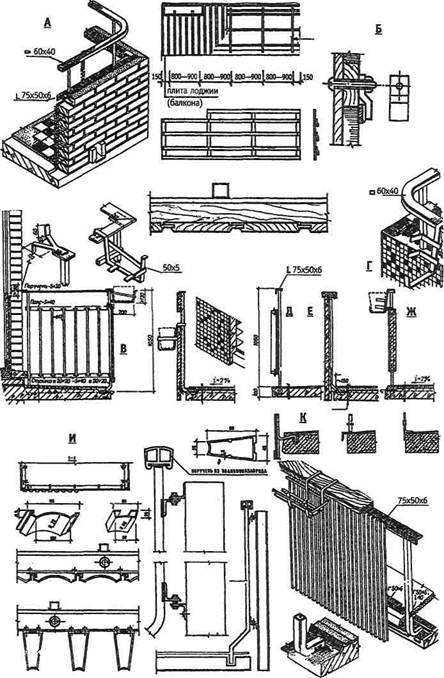

Рис. IX. 5. Детали балконов: А—И— ограждения; К— крепления ограждений;

А — стенка в 1/2 кирпича; Б — деревянные или пластмассовые ограждения; В—Ж — металли­ческая решетка, с навеской: — листового стекла или листа пластмассы; Г— железобетонной стенки, облицованной керамической плиткой; Д — плоского асбестоцементного листа; Е — же­лезобетонной панели; Ж — железобетона, отделенного металлическим листом; И — из гофри­рованных металлических листов и прессованных алюминиевых профилей


рокинутых Г-образных рам, на которые уложены балконные плиты и бетонные цветники; результатом является весьма выразительный фасад, по существу сфор­мированный балконами.

Ограждения балконов могут выполняться из различных материалов: прозрач­ного и непрозрачного стекла, пластика, древесных материалов, волнистой листо­вой стали на каркасе и т.п. Некоторые примеры показаны на рис. 1Х.5. Высота ограждений многоэтажных зданий не менее 1,0 м, лучше 1,05 м, а для высотных зданий — 1,2 м и выше.

При строительстве новых зданий, при реставрации старых, при проведении ремонтных работ широко применяется новая технология устройства балконов — система комплексных балконов, которая состоит из металлического несущего кар­каса, бетонных плит и ограждения. Разработаны три конструктивные типа бал­конов: приставные, пристроенные и навесные. Они различаются, в основном, расположением несущего каркаса относительно стен фасада здания. Помимо вре­менного назначения, система может быть использована как постоянная для рес­таврируемых и ремонтируемых зданий.

Конструктивные решения лоджий во многом схожи с решениями балконов. Поскольку отличительной особенностью лоджий является наличие боковых сте­нок, то эти стенки и являются, главным образом, опорными для горизонтальных плит лоджий, особенно во встроенных лоджиях, не зависимо от того, в монолит­ном или в сборном вариантах эти стены осуществляются (рис. 1Х.6 Б).

Особенность конструктивного решения выносных лоджий заключается в опасности возникновения разности осадочно-температурных деформаций стен лоджий и стен здания. Поэтому при большой этажности целесообразнее боко­вые «щеки» крепить на поперечные внутренние стены при помощи кронштей­нов или карнизов (рис. 1Х.6 б, в, г) либо устанавливать «щеки» на карнизы кар­каса (рис. 1Х.6 а).

На рис. 1Х.6 Г рассмотрены все варианты устройства лоджий в сборном ис­полнении.

Необходимо отметить, что лоджии, называемые также неотапливаемыми лет­ними помещениями, подчас используются не по назначению (как подсобные кла­довки, помещения для сушки белья и т.п.), что наносит ущерб внешнему виду здания. К тому же в большинстве районов нашей страны климатические усло­вия не позволяют использовать лоджии по назначению большую часть года.

Существуют различные приемы улучшения эстетического вида лоджий. На­пример, показанные на рис. 1Х.7 I широкие фасадные пилястры позволяют «спрятать» за ними хозяйственные вещи. Более эффективно введение остекле­ния неотапливаемых лоджий, особенно остекления с металлизированными стек­лами (рис. 1Х.7 III). Остекление лоджий выгодно, т.к. оно позволяет экономить до 30 % энергозатрат на отопление. Распашные окна менее эффективны, чем раз­движная система остекления из алюминиевых профилей (рис. 1Х.7 II и 1Х.7 IV). Последнее время получает распространение система, показанная на рис. 1Х.8: подвешенные консольные стекла можно собирать компактно у боковых стенок лоджий при необходимости полного открывания, а отсутствие вертикальных пе­реплетов придает лоджии прозрачность и в собранном виде.

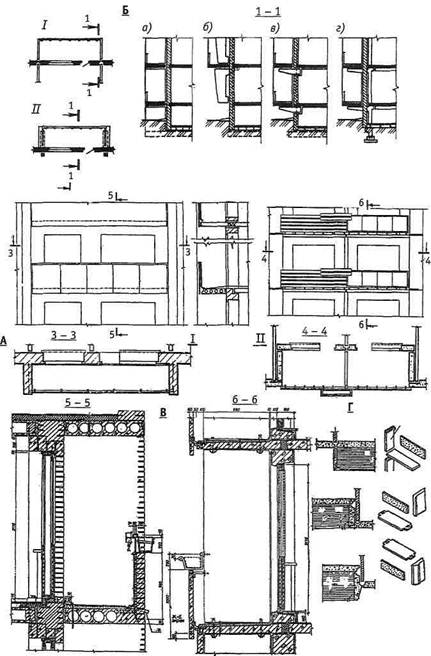

Рис. 1Х.6. Лоджии

А — виды лоджий: I — выносная; II — встроенная.

Б — опоры встроенных лоджий: а — приставные стенки на собственных фундаментах; б — стенки-кронштейны, опертые на поперечные несущие стены; в — то же, кронштейны; г — крон­штейны каркаса.

В — решения лоджий: несущий остов из кирпича или бетонных блоков; то же из сборных па­нелей

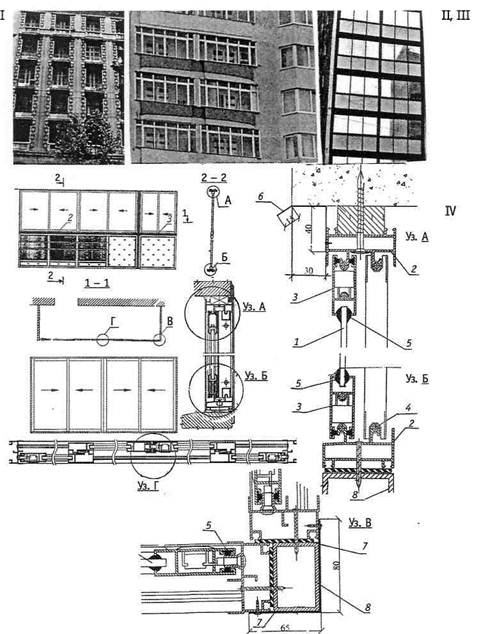

Рис. 1Х.7. Варианты эстетического решения лоджий:

I — расширенные пилястры скрывают бытовое содержание лоджий (шкафы, белье и т.п.); II — лоджии, остекленные в процессе строительства; III — лоджии, остекленные с применением металлизированного стекла; IV — остекление с применением раздвижных металлических пе­реплетов: 1 — стекло 8 4—6 мм; 2 — стационарный алюминиевый профиль с направляющими профилями; 3 — подвижный переплет; 4 — «направляющий» профиль; 5 — резиновая про­кладка; 6 — отлив из оцинкованной стали Ъ - 0,5 мм; 7 — нащельпик из оцинкованной ста­ли Ъ — 0,5 мм; 8 — труба стальная 60 х 40 х 3 мм

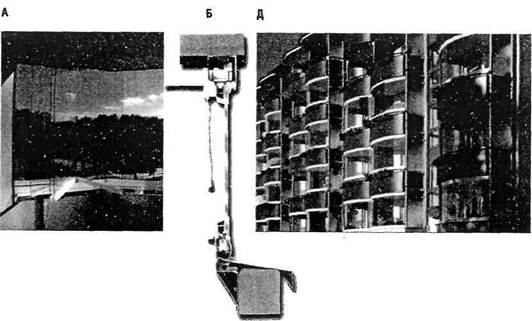

Рис. 1Х.8. Безрамное остекление:

А, Б — прозрачное безрамное остекление балконов позволяет сохранить любое архитектурное решение; возможность свободного сегментирования позволяет остеклить балконы любой фор­мы (системы безрамного остекления); В — сложная форма; Г — круглая форма; Д — общий вид
