Конструкция
Прибор состоит из электродной системы, являющейся датчиком измерительного сигнала в режимах рХ и Eh, датчика температуры (далее – термокомпенсатор) и преобразователя, а также блока сетевого питания, используемого вместо автономного источника при работе в стационарных условиях. Электродная система состоит из измерительного и вспомогательного электродов. В качестве измерительного электрода используются - для измерения рН – стеклянный электрод, - для измерения Eh – редоксметрический электрод. В качестве вспомогательного электрода для измерения рХ и Eh используется электрод сравнения хлорсеребряный насыщенный или комбинированный электрод, в котором измерительный и вспомогательный электроды объединены в единую конструкцию. Типы электродов различаются диапазонами измерений рХ и диапазонами рабочих температур (указываются в эксплуатационной документации на электрод). В качестве термокомпенсатора используется конструкция с чувствительным элементом из медного провода. 1 – крышка; 2 – органы управления (клавиатура); 3 – цифровое табло; 4 – выключатель питания; 5 – гнездо для подключения вспомогательного электрода; 6 – разъем для подключения комбинированного или измерительного электродов; 7 – разъем для подключения термокомпенсатора; 8 – крышка отсека для размещения автономного источника питания; 9 – корпус; 10 – блок сетевого питания

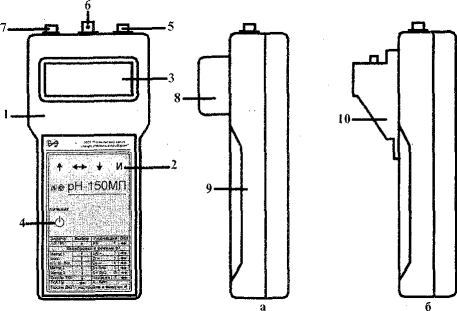

Рисунок 6.5 – Преобразователь (а – с автономным питанием, б – с блоком сетевого питания)
Для измерения одно- и двух валентных ионов в растворах используется электродная система с ионоселективными измерительными электродами и преобразователь. В качестве вспомогательного электрода используется хлорсеребряный электрод. Электродвижущая сила электродной системы зависит от активности соответствующих ионов в растворе и определяется уравнением:
E0 = Eк – St · pXк, где Е – электродвижущая сила электродной системы, мВ; En, pXn – координаты изопотенциональной точки электродной системы, мВ и рХ соответственно; St – значение крутизны электродной системы при данной температуре, мВ/рХ; St = (54,199 + 0,1984·t) где Ks – коэффициент, учитывающий отклонение крутизны электродной системы от теоретического значения и равен 0,82…1,09; t – температура измеряемого раствора, °С.; n – коэффициент, зависящий от вида и валентности иона.
Структурная схема прибора приведена на рисунке 6. Сигнал от электродной системы (1, 2) поступает на входной усилитель ВУ, который выполняет функцию буферного усилителя, затем на 16-ти разрядный аналого-цифровой преобразователь АЦП1, работающий по принципу двойного интегрирования. Цифровой код с выхода АЦП1 считывается микропроцессором МП, который содержит встроенный аналого-цифровой преобразователь АЦП2. На АЦП2 подается сигнал от термокомпенсатора 3. МП, получив информацию об ЭДС электродной системы и температуре раствора, рассчитывает значение рХ и отображает его на индикаторе И, который представляет собой жидкокристаллический дисплей (двухстрочный, по 16 символов в строке со встроенным контроллером). Клавиатура К состоит из четырех кнопок, необходимых для управления работой измерительного преобразователя.

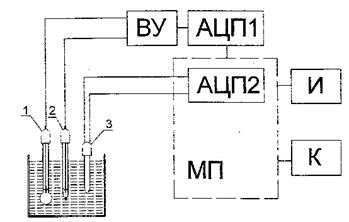

Рисунок 6.6 – Структурная схема прибора
