Значение проходов и расстояний, при расстановке механического оборудования, мм

Между оборудованием:
Вдоль линии расположения	600 – 1000
При установке задними сторонами одного к другому	300 – 600
От задней стороны до стены/колонны	200 – 500
От стены до станка при расположении рабочего между стеной и оборудованием	800 – 1000
Между параллельным оборудованием	800 – 1000
Работы производятся одним рабочим	800 –1000
Двумя рабочими	1300 - 1500

На чертеже плана цеха, должны быть вынесены условные обозначения (Приложение 9).

Приложение 1

Рис 1 - Конструктивные элементы каркаса здания

Рис 2 - Маркировка координационных осей

Рис.3 - Ограничение размерных линий засечкой.

Приложение 2

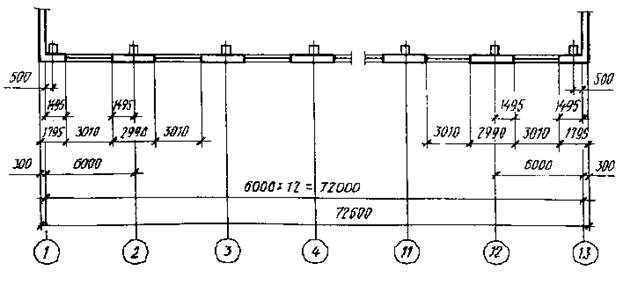

Рис.1 - Нанесение размеров на строительных чертежах

Рис.3 Ограничение размерных линий засечками

Рис.2 - Расстояние между размерными линиями

Приложение 3

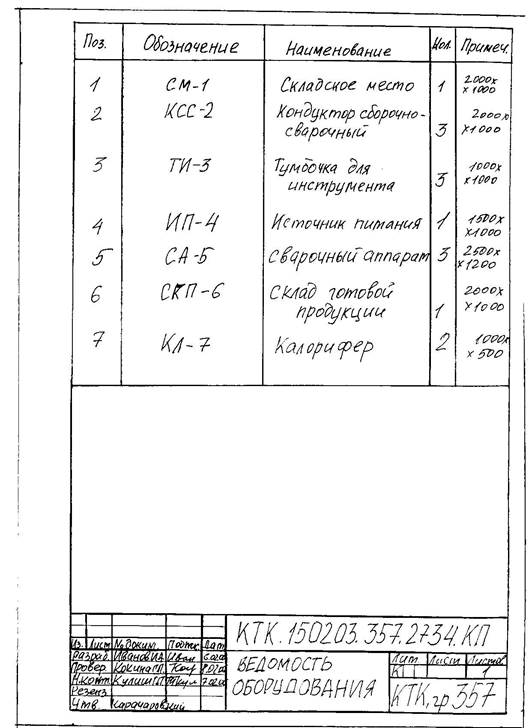

Образец заполнения ведомости оборудования

Приложение 4

Таблица 4.1 - Условные изображения окон и дверей (ГОСТ 21.107-78)

Наименование	Изображение
Окна 1. Проем оконный без четвертей в плане, двойной Двери (ворота) 2. Дверь (ворота) однопольная в проеме без четвертей в плане   3. Дверь (ворота) откатная однопольная в плане     4. Дверь (ворота) подъемная в плане   5.Дверь вращающаяся

Приложение 5

Таблица 5.1 - Условные изображения санитарно-технических устройств

Наименование	Изображение на плане
Умывальник на одно отделение     Унитаз с прямым выпуском   Фонтанчик питьевой

Таблица 5.2 - Условные изображения перегородок, кабин и шкафов
(ГОСТ 21.107-78)

Наименование	Изображение на плане
Кабины уборных   Кабины душевые   Шкафы гардеробные

Приложение 6

Таблица 6.1 - Условные изображения подъемно-транспортного оборудования зданий (ГОСТ 21.107-78)

Наименование	Изображение на плане
Путь подкрановый     Монорельс (подвесной рельсовый путь), монорельс с талью и т.п.   Кран подвесной однобалочный     Кран консольный     Кран поворотный     Подъемник (лифт)     Путь железнодорожный

Приложение 7

Таб.7.1 - Условные обозначения на планировках цехов

Наименование

Изображение на плане

Номер зоны или цеха   Рабочее место (светлая часть кружка показывает направление производственной ориентации рабочего)   Подвод холодной воды   Подвод холодной воды и отвод в канализацию     Подвод горячей воды     Подвод горячей воды и отвод в оборотную систему водоснабжения     Подвод пара   Подвод сжатого воздуха     Подвод ацетилена   Подвод кислорода   Местная вентиляция   Отсос выхлопных газов     Потребитель электроэнергии     Пожарный кран (гидрант)   Заземление электроприборов

Таблица 7.2 - Условные обозначения технологического оборудования на планах цехов

Наименование

Изображение на плане

Колонна     Стационарное технологическое оборудование с номером по плану, габаритными и привязочными размерами     Передвижное технологическое оборудование   Габаритные очертания автомобиля, стоящего на посту ожидания или зоне хранения   Осмотровая канава   Металлическое ограждение   Трап (мостик)   Диагностический стенд, установленный на канаве: однобарабанный под колеса одной оси   Канавный подъемник   Шарнирная воронка для слива масла   Площадка с уклоном к центру (на постах мойки)     Электромеханический подъемник   Конвейер несущий     Конвейер толкающий

Приложение 8

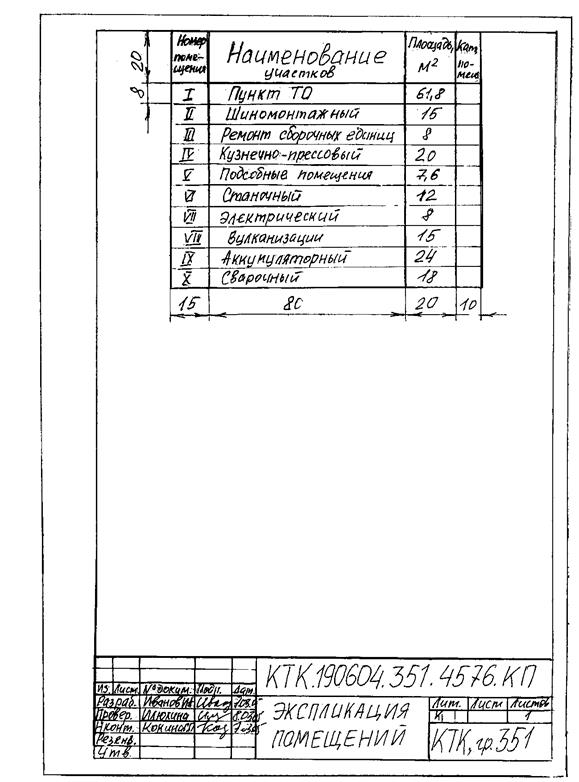

Размеры таблицы и образец заполнения экспликации помещений

Приложение 9

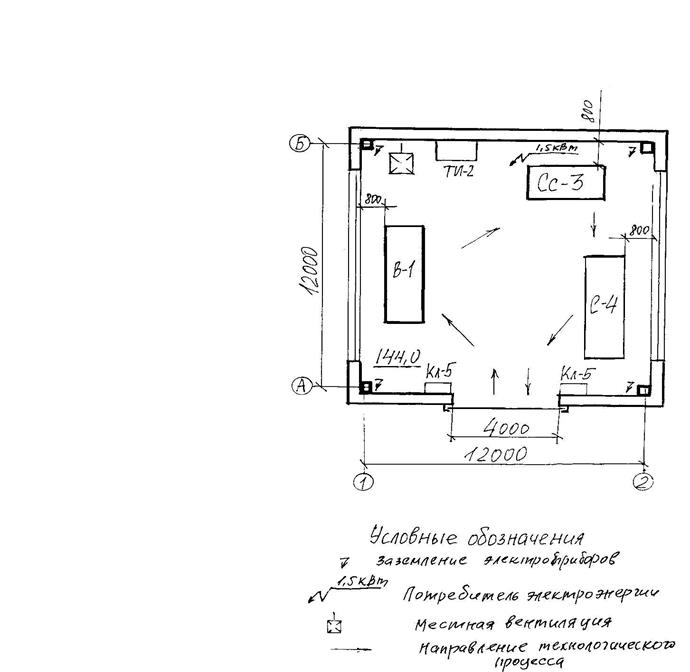

Образец выполнения планировки цеха с условными обозначениями
