Векторная диаграмма. Для определения МДС обмотки возбуждения при нагрузке строят в относительных единицах векторную диаграмму (рис

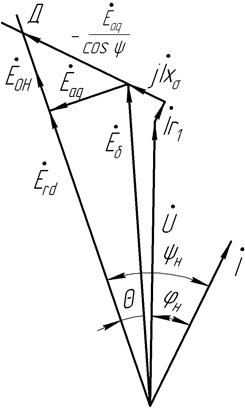

Для определения МДС обмотки возбуждения при нагрузке строят в относительных единицах векторную диаграмму (рис. 10.1).

Для более точного определения потока рассеяния полюсов при нагрузке необходимо иметь частичные характеристики намагничивания: , рис.10.2, где Ф_*=Ф/Ф_δ, Ф_σ*=Ф_σ/Ф_δ, Ф_m*=Ф_m/Ф_δ, здесь Ф_δ – базовое значение потока, равное потоку при U _нф; F _{δ za *}= F _{δ za} / F _вб; F_{mj *}= F_mj / F _вб, здесь F _вб – базовое значение МДС, равное МДС обмотки возбуждения при холостом ходе и Е = U _нф.

Для оценки насыщения машины следует по данным расчета маг-

Рис. 10.1 нитной цепи построить зависимость , рис. 10.3.

Диаграмму строят следующим образом.

10.1. В выбранном масштабе откладывают вектор номинального фазного тока и под углом φ_н к нему вектор фазного напряжения .

Рис. 10.2 Рис. 10.3

10.2. К вектору пристраивают векторы падения напряжения , в результате чего находят ЭДС , которая наводится в обмотке якоря при нагрузке. При векторы падения напряжения численно равны r _1* и x _σ*. В крупных машинах Ir ₁ относительно мало и им можно пренебречь.

10.3. По из зависимости определяют отношение , по которому из рис. 8.2 находят коэффициенты χ _q, χ _d и k.

10.4. Определяют направление вектора результирующей ЭДС по продольной оси E_rd и угол ψ_н. Для этой цели находят относительное значение МДС

,

где , отложив которое по оси абсцисс характеристики , на оси ординат получают ЭДС, равную Е_aq* /cosψ. Добавляя эту ЭДС к вектору , получают точку Д, через которую пройдет линия, совпадающая с направлением Ė _он. Угол между током İ _* и этой линией является углом ψ_н.

10.5. Опустив перпендикуляр из конца вектора на линию ОД, находят ЭДС Е_rd*, наводимую в обмотке якоря результирующим потоком по продольной оси F_rd* = Е_rd*. Из характеристики по Е_rd* определяют МДС F_rd* (рис. 10.2).

10.6. Определяют МДС продольной реакции якоря

10.7. По сумме F_rd* + F_ad* по характеристике определяют поток рассеяния полюса Ф_σ*.

10.8. По потоку полюса Ф _{m *}=Ф _rd +Ф_δ* из характеристики Ф _m*=f(F_mj*) определяют сумму магнитных напряжений ротора F_mj*.

10.9. Находят МДС обмотки возбуждения при нагрузке в относительных единицах

и в физических единицах (амперах) .

Из характеристики холостого хода по F _вн* определяют ЭДС Е _он*, которая будет наводиться в обмотке статора потоком Ф_н* при холостом ходе, а затем находят изменение напряжения генератора Δ U _н*= E _oн* -1.
