Вопрос 2.15. Работа насоса в разветвленный трубопровод

На практике встречаются случаи, когда насос или насосная стан­ция подают жидкость не одному потребителю, а нескольким по раз­ветвленному трубопроводу. При этом требования потребителей, про­тяженность и сечения трубопроводов различны. На рис. 2.14 показа­на схема подачи жидкости одним насосом в два резервуара, находя­щиеся на разных уровнях.

Насос создает напор более высокий, чем уровни жидкости в ре­зервуарах. Таким образом жидкость подается в оба резервуара. Пре­небрегаем потерями напора в трубопроводе до разветвления точки В. Тогда характеристики трубопроводов ВС и ВD будут представлены соответствующими кривыми, а насоса - кривой В.

Суммарная характеристика трубопроводов получается сложени­ем абсцисс кривых ВС и ВD и будет представлена кривой ВС + ВD (от точки 1 до обозначения ВС + ВD). Пересечение этой кривой с харак­теристикой насоса в точке А определяет режим его работы на развет­вленный трубопровод. При этом общая подача будет равна + ,

-61-

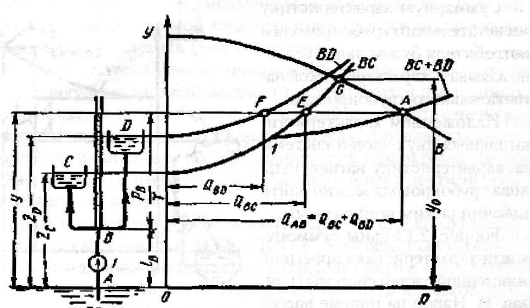

Рис. 2.14. Работа насоса на разветвленную сеть

а подача по отдельным ветвям трубопровода определится пересече­нием горизонтали, проведенной из точки А, с характеристиками со­ответствующих трубопроводов.

Во всех случаях работы насоса точка А должна быть в области его эффективного рабочего режима (см. рис. 2.14).

Возможно, что при оснащении системы насосом его напор будет больше требуемого, и подача насоса может значительно увеличить­ся. Насос будет работать не в рекомендуемой области и с подачей, отличной от требуемой. Если насос нельзя заменить, то необходимо отрегулировать его.
