Краткие теоретические сведения. Ход лабораторной работы

Литература

Ход лабораторной работы

4.1. Изучить теоретический материал, записав основные моменты лабораторной работы.

5. Содержание отчета:

1. титульный лист;

2. цель работы;

3. краткое описание способов соединения двух компьютеров

4. выводы по работе.

6. Контрольные вопросы:

1. Опишите способы соединения двух компьютеров

2. Какие способы связи являются беспроводными?

3. Какой способ связи обеспечивает максимальную скорость передачи данных?

1. Компьютерные сети. Принципы, технологии, протоколы: учебное пособие для вузов / В. Г. Олифер, Н. А. Олифер

2. Леонтьев В.П. «Новейшая энциклопедия персонального компьютера».- М: Олма-Пресс 1999 год.

3. www.overclockers.ru

Лабораторная работа №11: Обжим кабеля UTP5/STP5 (витая пара САТ5)

1.Цель работы:

Научиться обжимать кабель «витая пара» 5-й категории.

2. Приборы и материалы:

Кабель «витая пара» 5-й категории, устройство для обжимки кабеля, коннекторы RJ-45.

Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а так же взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве сетевого носителя во многих технологиях, таких как Ethernet, ARCNet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым решением для построения локальных сетей.

Кабель подключается к сетевым устройствам при помощи соединителя 8P8C (RJ45 или RJ-45), немного большим, чем телефонный соединитель RJ11.

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии.

Незащищенная витая пара:

Неэкранированная витая пара (UTP — Unscreened twisted pair) — экранирование полностью отсутствует;

Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как S/UTP[1] присутствует один общий внешний экран;

Фольгированная экранированная витая пара (SFTP — Shielded Foiled twisted pair) — отличается от FTP наличием дополнительного внешнего экрана из медной оплетки;

Защищенная витая пара:

Защищенная витая пара (STP — Shielded twisted pair) — присутствет экран для каждой пары;

Защищенная экранированная витая пара (S/STP — Screened shielded twisted pair) — отличается от STP наличием дополнительного общего внешнего экрана.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим оконечиванием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручиваниях. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (PatchCord), соединяющих периферию с розетками.

Конструкция кабеля:

Кабель обычно состоит из четырёх пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,5 – 0,65 мм. Кроме метрической, применяется система AWG, в которой эти величины составляют 24 или 22 соответственно. Толщина изоляции – около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории – полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего уникальный рабочий диапазон температур.

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки – при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.

Внешняя оболочка имеет толщину 0,5-0,6 мм, и обычно изготавливается из привычного поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, начинают применяться так называемые «молодые полимеры», которые не поддерживают горения, и не выделяют при нагреве галогенов (такие кабели маркируются как LSZH – Low Smoke Zero Halogen и обычно имеют яркую окраску внешней оболочки).

Самый распространенный цвет оболочки – серый. Оранжевая окраска, как правило, указывает на негорючий материал оболочки, который позволяет прокладывать линии в закрытых областях. В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании.

Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.

Форма внешней оболочки так же может быть различна. Чаще других применяется самая простая – круглая. Только для прокладки под половым покрытием, по очевидной причине, используется плоский кабель.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем, и бронирование с помощью гофрированной ленты или стальной проволоки.

Категории кабеля:

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0.1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2-е пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-х парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4-х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-х парный кабель, это и есть то, что обычно называют кабель «витая пара» (рис.1.), благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с, при использовании 4-х пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e (полоса частот 125 МГц), который лучше пропускает высокочастотные сигналы. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м (рис.1.).

Рис.1. Кабель из 4-х неэкранированных витых пар

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4-х пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE 70 % установленных сетей в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600—700 МГц. Кабель этой категории экранирован. Седьмая категория в принципе не UTP а S/FTP (Screened Fully shielded Twisted Pair). Благодаря двойному экрану длина кабеля может превышать 100 м.

Схемы обжима витой пары:

Для обжима витой пары UTP используются разъемы стандарта RJ-45 (рис.2.), которые в зависимости от вида кабеля «витой пары» бывают:

- экранированными или неэкранированными;

- конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.

- для одножильных или многожильных «витых пар»;

Рис.2. Разъем RJ-45 для «витой пары» + вставка

Для обжимки «витых пар» используют специальный инструмент, который имеет три рабочие области и соответственно выполняет три функции:

1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (рис.3.).

2. В центре находится гнездо для обжима разъема RJ-45.

3. В верхней части устройства, область для зачистки наружной изоляции витой пары UTP (внутренняя изоляция проводников не зачищается, а прорезается контактами разъема).

Рис.3. Устройство для зачистки и обжима сетевого кабеля:

Существует 2 схемы обжимки кабеля: прямой кабель и перекрёстный (кросс-овер) кабель(рис.4.).

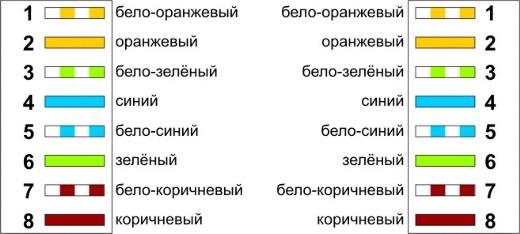

а)

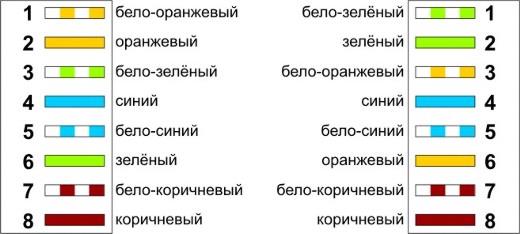

б)

Рис.4. Схемы обжимки кабеля: а) прямой кабель, б) перекрёстный (кросс-овер) кабель

Первая схема используется для соединения компьютера со свитчем/хабом, вторая для соединения 2-х компьютеров напрямую
